HS 200: Ручной шлифовальный станок

Компактный маятниковый шлифовальный станок для подготовки проб стали и чугуна
Подробнее...

Отправить запрос
Геологоразведка

Автоматизация процесса пробоподготовки  при больших объемах геологоразведочных проб (300 проб в сутки и более)  и их анализа с помощью рентгенофлуоресцентных спектрометров с дисперсией по энергиям и длинам волн производства TFS ARL.
Подробнее...

Отобранные в результате геологоразведочных работ пробы (керновые, бороздовые, сколковые, шлиховые) анализируются на содержание составляющих элементов. Перед анализом материал проб проходит несколько стадий подготовки (сушка, дробление, истирание) для получения гомогенной тонкозернистой аналитической пробы, готовой для дальнейшего элементного и/или фазового анализа.

Пробоподготовка – наиболее ответственная стадия работы с геологическим материалом. В случае неправильной подготовки данные анализа будут непредставительны, и пробу необходимо отбирать заново, что зачастую невозможно. Стандартная пробоподготовка производится вручную, требует многочисленного персонала, большой кубатуры помещений и мощной вентиляции для выполнений норм по охране труда. Контроль качества пробоподготовки производится также вручную, путем рассева материала проб на специальных ситах. Трудоемкость процесса и повсеместное влияние т.н. «человеческого фактора» приводят к тому, что на пробоподготовку приходится до 90% всех ошибок, связанных с анализом геологических проб.

При больших объемах геологоразведки (300 проб в сутки и более) целесообразно автоматизировать процесс пробоподготовки. В качестве решения по автоматизации данного процесса, мы предлагаем автоматизированный комплекс пробоподготовки производительностью до 15 керновых проб в час. Комплекс производит дробление проб, их сокращение и истирание до 150 меш (106 мкм). Преимущества данного комплекса по сравнению с традиционной пробоподготовкой с аналогичной производительностью:

  • Численность персонала – 1 лаборант вместо 6 для ручного варианта
  • 16 различных программ, задаваемых с пульта управления
  • Контроль качества пробоподготовки – за счет автоматического взвешивания образца на каждой стадии процесса
  • Занимает на 30% меньше площади по сравнению с ручным вариантом
  • Требует один подвод вентиляции/пылеудаления вместо 8 у ручного варианта

Для анализа геологических проб мы предлагаем на выбор один из спектрометров рентгенофлуоресцентного анализа (РФА) с дисперсией по энергиям и длинам волн производства ARL различной мощности и ценового диапазона – ARL QUANT’X, ARL OPTIM'X, ARL PERFORM'X, ARL 9900.

Метод РФА обладает целым рядом преимуществ, делающим его применение эффективным именно для анализа геологических проб:

  • Сравнительно низкие пределы обнаружения (0,n ppm)
  • Неразрушающий метод
  • Возможность анализа нескольких элементов одновременно
  • Экспрессность и высокая производительность
  • Высокая стабильность градуировочной характеристики (для вакуумных приборов)
  • Возможность анализа на одном приборе твердых, жидких проб и порошков
  • Простая пробоподготовка (не требуется разложения проб в кислотах)
  • Низкие эксплуатационные расходы
Отправить запрос
Отбор и усреднение пробы

Обеспечение представительности формируемой пробы зависит от конструкции и технических параметров пробоотборника, режимов его работы, рассчитываемых в соответствии с параметрами технологического потока и требованиями ГОСТ, ISO, ISTM, DIN.
Подробнее...

Объем опробования на многих современных предприятиях может составлять до сотни тысяч проб в год. Отбираемые пробы в зависимости от того, на какой стадии технологического процесса необходимо проводить анализ, могут быть:

  • Жидкими (пульпа, шламовые продукты);
  • Сыпучими (руда, концентрат, порошки);
  • Монолитные (спеки, шлаки).

Отбор проб может осуществляться в следующих местах:

  • На конвейерах циклов дробления и измельчения;
  • На переливах, из труб пульпопроводов, из желобов;
  • Из хвостов производства; Из готовой продукции.

Основное требование, предъявляемое к устройствам пробоотбора - представительность формируемой пробы, которая зависит от конструкции и технических параметров пробоотборника, режимов его работы, рассчитываемых в соответствии с параметрами технологического потока и требованиями ГОСТ, ISO, ISTM, DIN.

При необходимости в систему АСАК может быть включена дополнительная функция измерения влажности пробы.

ГК Термо Техно проектирует, монтирует и запускает в работу системы пробоотбора с автоматической доставкой проб (пневмопочтой) как в составе автоматизированных систем аналитического контроля (АСАК), так и для построения локальных систем оперативного и балансового опробования



Отправить запрос
АО «Северо-Западная Фосфорная Компания»

Отрасль: Горнодобывающая
Решение: Автоматизированная линия пробоподготовки и анализа

Задачи для автоматизированной системы

Отбор и доставка проб

  • Отбор и доставка жидкой пробы
  • Формирование жидкой пробы за рабочую смену, за сутки

Пробоподготовка

  • Обезвоживание и сушка усредненных проб
  • Сокращение сухой пробы
  • Формирование аналитической пробы для экспресс-анализа, ситового анализа и пробы ОТК

Исследования проб

  • Определение массовой доли оксида фосфора, оксида алюминия и минералогического состава

От идеи до проекта


От проекта до реализации




Результаты внедрения

  • Круглосуточная работа автоматизированной системы
  • Оптимальная схема пробоподготовки и анализа проб
  • Исключена возможность заражения проб и искажения результатов анализа
  • Обеспечена представительность каждой аналитической пробы
  • Расхождения между титриметрическим анализом сменной аналитической пробы ОТК и экспресс-анализом сменной аналитической пробы ОТК, не превышает 0,2% в доверительном интервале 0,95
  • Архивирование результатов, передача данных в другие системы, сводные отчеты
  • Прослеживаемость текущих результатов анализов — немедленно после проведения экспресс-анализа
  • Бесперебойная транспортировка отобранных проб
Отправить запрос
HT 350: Ручной шлифовальный станок

Дисковый шлифовальный станок для различных применений — Проверенная технология, обеспечивающая максимальную безопасность работы, качество образцов и экономичность<br>
Подробнее...

<p>
<img width="120" src="/upload/iblock/8e0/herzog-ht350.jpg" align="right">
    Шлифовальный станок для подготовки металлических образцов с двумя шлифовальными дисками диаметром 350 мм для установки на них абразивных кругов, которые прижимаются к дискам за счет разрежения воздуха. Две скорости вращения шлифовальных дисков – 1500 и 3000 об./мин. Имеется встроенное устройство для удаления пыли и фильтрации воздуха. Для экстренной остановки дисков используется тормозное устройство. В зависимости от задач существует вариант комплектации станка одним шлифовальным диском – HT-350-1, или двумя дисками - HT-350-2.
</p>
<p>
     В комплекте могут поставляться различные держатели образцов:
</p>
<ul>
    <li>Магнитный держатель образцов  от 40 мм до 50мм</li>
    <li>Механический держатель образцов  35-45 мм</li>
    <li>Комплектом запасных частей</li>
</ul>
<p>
</p>
<p>
     Электропитание: 3 фазы 400 В, 2х1.5 КВт,
</p>
<p>
     Размеры: 820 х 870 х 1050 мм,
</p>
<p>
     Масса: 315 кг
</p>Отправить запрос
ГК «Южуралзолото»

Отрасль: Золотодобывающая промышленность
Решение: Полуавтоматизированная линия пробоподготовки и анализа

Задачи для полуавтоматизированной системы

Модернизация процессов:

  • Подготовки проб
  • Пробирного анализа
  • Контроля сырья
  • Рутинных лабораторных процессов

Исследования проб

  • Определение массовой доли золота, серебра, меди в геологических пробах
  • Определение массовой доли золота в активированных углях

Комбинированный модульный автоматизированный комплекс пробоподготовки HP-BTM


HP-BTM 2

  • Масса входной пробы — до 15 кг сухого материала
  • Крупность входной пробы — до 50 мм
  • Размол в дисковой мельнице — 2 шт.
  • Возможна регулировка веса выходной пробы от 0 до 1500 г
  • Средняя производительность — 15 (полных) проб в час
  • Общая производительность — до 350 проб / сутки

Полуавтоматизированная система подготовки геологических и технологических проб к AAS-анализу


Определение массовых долей золота и серебра в пробах золотосодержащих руд

Определение массовых долей меди в пробах золотосодержащих руд

Пробирный анализ с использованием механизированной системы мультизагрузки тиглей


До развертывания платформы ЛИМС «АИСТ-ПАЛ»

После развертывания платформы ЛИМС «АИСТ-ПАЛ»

Отправить запрос
HB 3000: Автоматический шлифовальный станок

Автоматический шлифовальный станок с чашеобразным камнем и шлифовальным ремнем
Подробнее...

Для быстрого и прецизионного шлифования образцов железа, низко- и практически всех высоколегированных сталей с температурой до 800°С. Пневматическое зажимное устройство надежно удерживает симметричные образцы диаметром до 60мм. Программно-контролируемое промежуточное охлаждение в течении процесса. Сочетание чашеобразного диска и абразивной шкурки шириной 200 мм в одной машине обеспечивают оптимальную обработку образцов – на абразивной ленте подготовку дорогих стандартных образцов или окончательную шлифовку производственных проб. Чашеобразный диск используется для первичной грубой шлифовки

  • Электропитание: 3 фазы 400 В, 50 Гц, 10 кВА
  • Сжатый воздух: 6 атм., 750 норм. дм³/обр.
  • Система удаления: внеш. Ø 120 мм, 15 м³/мин., 2100 Па, подача воды
  • Глубина шлифования: макс. 2 мм, кол-во программ: 8
  • Обрабатываемый образец: толщина 8 - 60 мм, макс. твёрдость 64 HRC, макс. 800ºС
  • Размеры образца: миним. Ø 20 х 3 мм, макс. Ø 60 х 60 мм
  • Размеры станка (Ш х Г х В): 1500 х 790 х 1500 мм
  • Масса: 1050 кг

Отправить запрос
ОАО «Карельский окатыш»

Отрасль: Горнодобывающая
Решение: Автоматизированная линия пробоподготовки и анализа

Задачи

  • Определение массовой доли двухвалентного железа и минералогического состава
  • Измельчение и прессование пробы для экспресс-анализа
  • Определение элементного состава: Al, Si, S, K, Ca, Fe, Mg и Na

Исследуемые материалы, пробы

  • Железная руда
  • Железорудный концентрат
  • Отвальные хвосты ДОФ
  • Железорудные окатыши

От идеи до проекта

Состав оборудования системы

От проекта до реализации


Отправить запрос
HB 4000: Автоматический шлифовальный станок

Ленточно-шлифовальный станок для широкого спектра применений — Оптимизированная подготовка образцов для идеального анализа
Подробнее...

Отправить запрос
ПАО «АрселорМиттал Кривой Рог»

Отрасль: Черная металлургия
Решение: Экспресс-лаборатория


Задачи

  • Сталь, чугун — 150 проб/сутки, до 2 мин.
  • Шлак — 100 проб/сутки, до 7 мин.
  • Возможность анализа стеклообразных шлаков, 2 мин.
  • Расположение в 10 метров от печи-ковша

От идеи до проекта

От проекта до реализации


Отправить запрос

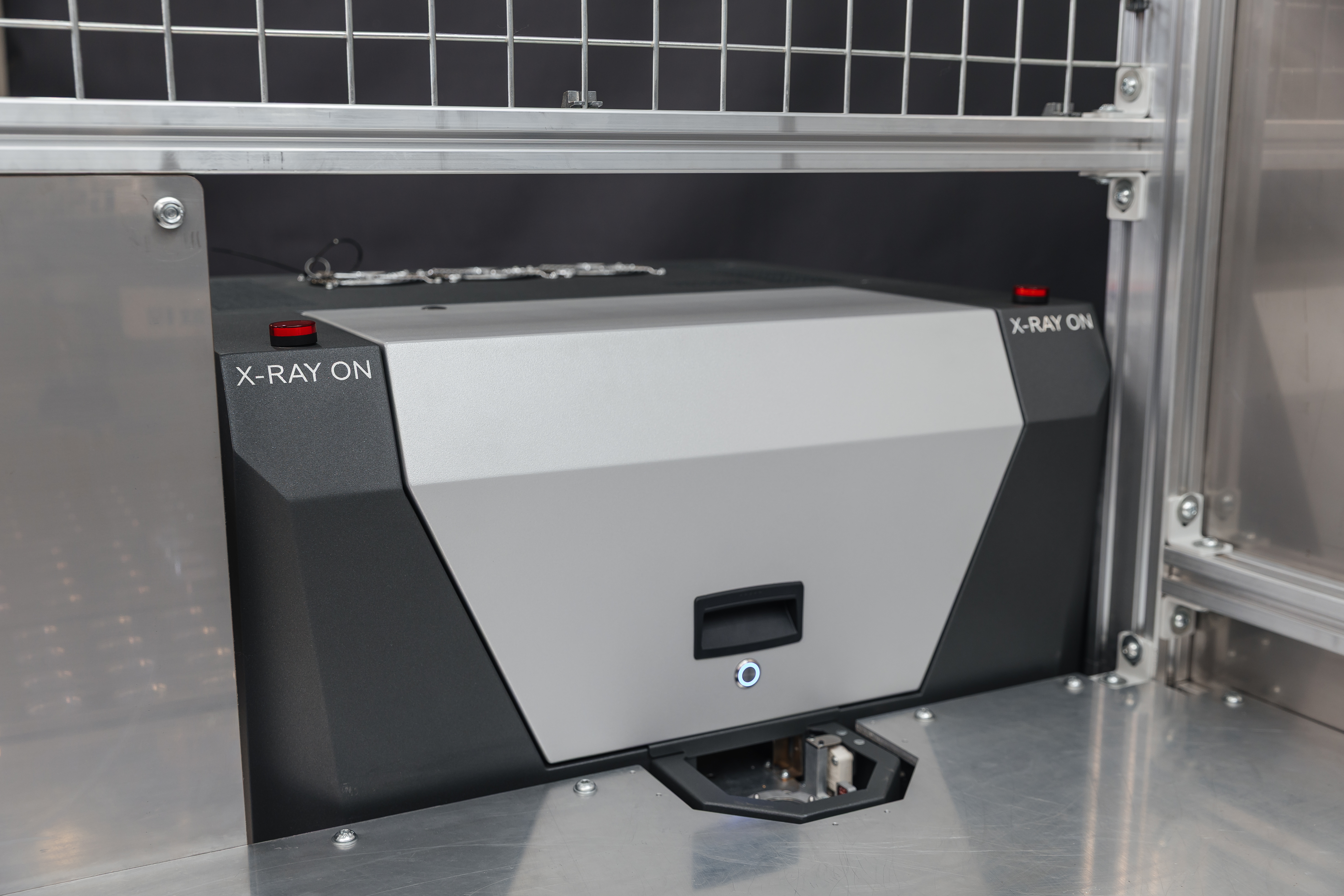

POWDIX 600. Производство Республики Беларусь

Настольный рентгеновский порошковый дифрактометр.

Отправить запрос
HTS 2000: Полуавтоматический шлифовальный станок

Полуавтоматический шлифовальный станок. Станок предназначен для промышленного применения при минимуме обслуживания, обеспечивает получение абсолютно ровной однородной поверхности для всех типов сталей и чугунов, независимо от их формы и твердости.
Подробнее...

Полуавтоматический шлифовальный станок.

Станок обеспечивает получение абсолютно ровной однородной поверхности для всех типов сталей и чугунов, независимо от их формы и твердости. Станок работает с шлифовальными дисками диаметром 200мм и имеет автоматическую подачу шлифовального диска. Для образцов разных форм имеются специальные зажимные устройства а также зажимное устройство для установки больших образцов, таких как куски цилиндрических или круглых заготовок. Во избежании перегрева во время шлифования образцы охлаждаются сжатым воздухом или водной эмульсией.

Станок полностью закрыт и работает с минимальным шумом. При открытии защитной крышки станок автоматически останавливается. Смена шлифовальных дисков производится через специальное отверстие.

Технические характеристики:

  • Электропитание: 400 B 3 фазы, 50 Гц, 5,8 кВА;
  • Сжатый воздух: давление от 5 до 10 атм., расход примерно 750 л/N на образец
  • Скорость вращения: 2800 об/мин;
  • Охлаждающая вода: давление от 2 до 5 атм., расход примерно 2.5 л на образец
  • Вытяжка: 15 м3 в мин., при 2100 Ра
  • Внешние габариты станка – 950 х 700 х 1700 (высота) мм
  • Вес – 750 кг

Станок требует минимум обслуживания

Отправить запрос
Серия ARL EQUINOX

Серия рентгеновских дифрактометров с детектированием в реальном времени.
Подробнее...

Отправить запрос
ООО «Тулачермет-Сталь»

Отрасль: Металлургическое производство
Решение: Автоматизированная линия пробоподготовки и анализа

Автоматизированные этапы анализа

  • Регистрация и отправка проб из цеха
  • Прием и раскрытие патрона
  • Перенос пробы из станции приема на станок HB3000 для заточки пробы
  • Перенос пробы на анализ (ОЕ-спектрометр) Анализ пробы, контроль поверхности, чистка штатива
  • Передача результатов в АСУТП цеха

От идеи до проекта

От проекта до внедрения

Как работает система

Отправить запрос
HT 3000: Автоматический шлифовальный станок

Полностью автоматическая подготовка образцов путём грубого шлифования
Подробнее...

Отправить запрос
ПАО «ГМК «Норильский никель»

Отрасль: Горнодобывающая

Решение: Автоматизированная лаборатория пробирного анализа

Задачи для автоматизированной системы

  • Исследование геологических и технологических продуктов
  • Определение массовой доли золота, серебра, платины, палладия, родия

От идеи до проекта


От проекта до реализации

Результаты внедрения

  • Круглосуточная работа автоматизированной системы
  • Оптимальная схема пробоподготовки и анализа проб
  • Исключена возможность заражения проб и искажения результатов анализа
  • Обеспечена представительность каждой аналитической пробы
  • Архивирование результатов, передача данных в другие системы, сводные отчеты
  • Прослеживаемость текущих результатов анализов — немедленно после проведения экспресс-анализа
  • Бесперебойная транспортировка отобранных проб

Как работает система

Отправить запрос
Томографические системы измерения горячего проката

Реализовано на: НЛМК, Северсталь, КУМЗ, АрселорМиттал Темиртау, ММК им. Ильича.

Отправить запрос
Системы измерения горячекатанных листов

Реализовано на: НЛМК, КУМЗ, Арконик СМЗ.

Отправить запрос
Labspark 1000 (КНР)

Широкодиапазонный искровой оптико-эмиссионный спектрометр

Отправить запрос
Металлические покрытия

Серия толщиномеров для контроля плотности металлического покрытия. Измерения в горячем режиме плотности покрытия для линий горячего цинкования.
Подробнее...

Измерения:

  • Профиль плотности цинкового покрытия
  • Покрытия ГАЛЬВАНИЛ
  • Покрытия из сплавов Zn/Al, Al, Sn
  • Сплава олова и свинца и т.д.
  • Стальной полосы в поперечном направлении
Отправить запрос
CUTLAM 1.1

Ручной отрезной станок CUTLAM 1.1.
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
CUTLAM 3.1

Автоматический отрезной станок CUTLAM  3.1
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
CUTLAM 4.0

Автоматический отрезной станок CUTLAM  4.0
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
CUTLAM 5.0

Автоматический отрезной станок CUTLAM  5.0
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
CUTLAM Micro 1.1

Ручной отрезной станок для прецизионной резки CUTLAM Micro 1.1.
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
CUTLAM Micro 3.0

Ручной отрезной станок для прецизионной резки CUTLAM Micro 1.1.
Подробнее...

Ручной отрезной станок CUTLAM 1.1.Отправить запрос
MASTERLAM 1.0

Автоматический программируемый шлифовально-полировальный станок с центральным усилием
Подробнее...

Автоматический шлифовально-полировальный станокОтправить запрос
FENIX 200ACL

Твердомер по Роквеллу и по Бринеллю.
Подробнее...

Отправить запрос
FALCON 400

Твердомеры по Виккерсу
Подробнее...

Отправить запрос
BIOS

Автоматический сканер для отпечатков Бринелля
Подробнее...

Отправить запрос
NEMESIS 5100

Универсальный твердомер.
Подробнее...

Отправить запрос
Turbiscan Classic 2

Лабораторный/переносной анализатор устойчивости дисперсных систем начального уровня
Подробнее...

Отправить запрос
ARL EQUINOX 100

Переносной настольный рентгеновский дифрактометр.
Подробнее...

Отправить запрос
Системы измерения толщины

Бесконтактное измерение толщины/массы металлических и лакокрасочных для обеспечения однородного качества покрытия, экономии составляющих, сокращения времени ввода в эксплуатацию и уменьшения объема отходов.
Подробнее...

Серия толщиномеров для контроля плотности металлического покрытия. Измерения в горячем режиме плотности покрытия для линий горячего цинкования.

Измерения:

  • Профиль плотности цинкового покрытия
  • Покрытия ГАЛЬВАНИЛ
  • Покрытия из сплавов Zn/Al, Al, Sn
  • Сплава олова и свинца и т.д.
  • Стальной полосы в поперечном направлении

Лакокрасочные покрытия

Измерение толщины/массы лакокрасочных и органических покрытий для обеспечения однородного качества покрытия, экономии лакокрасочных составляющих, сокращения времени ввода в эксплуатацию и уменьшения объема отходов

Измерение:

Измерение профиля плотности в поперечном направлении лакокрасочных и органических покрытий на стальной и алюминиевой полосе (с верхней и нижней стороны) Области применения

  • Краски (например, PA, PET, PVDC), грунт и органические покрытия на стали, оцинкованной стали и алюминии
  • Свариваемые грунтовые покрытия с частичками цинка, наносимые на хроматированную или оцинкованную сталь
  • Ультратонкие покрытия
  • Измерение влажных покрытий сразу после нанесения
  • Измерения сухих покрытий после печей сушки
  • Покрытий, не содержащие хроматов для защиты от коррозии

Горячий прокат

Бесконтактное измерение толщины толстого листа по продольной и поперечной оси, температуры, профиля, ширины, скоса кромки и геометрии полосы на выходе стана горячей прокатки.

Измерения:

  • Поперечный профиль толщины толстого листа
  • Продольный профиль толщины толстого листа
  • Разнотолщинность в поперечном и продольном направлении
  • Контроль кромок
  • Температурный профиль
  • Ширина

Холодный прокат

Системы предназначены для измерения толщины, продольного профиля, скорости, температуры металла для станов холодной прокатки (Реверсивные, Станы тандем, Одиночные, Дрессировочные и т.д.)

Измерения:

  • Профиль толщины в поперечном направлении полосы
  • Быстрое управление профилем толщины по длине полосы
  • Разнотолщинность по краям и в центре полосы
  • Утонение полосы

Технологическая линия

Бесконтактное измерение толщины на технологических линиях

Измерение толщины полосы на технологических линиях:

  • Инспекционные линии
  • Линии отжига
  • Линии продольной/поперечной резки
  • Линии размотки
  • Линии травления
  • Прочие

Пример реализованного проекта НЛМК по ссылкеОтправить запрос

Добыча, обогащение

Контроль химического и минералогического состава руд, хвостов, концентрата, измерение фракционного состава, автоматизация процессов отбора, доставки и анализа проб
Подробнее...




Отправить запрос
CT-ALPHA

Данная система соответствует наиболее жестким требованиям компьютерной рентгеновской томографии

Отправить запрос
Сушильные шкафы

Сушильные шкафы с максимально температурой сушки 150 °C
Подробнее...

Отправить запрос
Добыча, обогащение

Контроль химического и минералогического состава руд, хвостов, концентрата, измерение фракционного состава, оснащени и автоматизация пробирных аналитических лабораторий
Подробнее...

Отправить запрос
ПО Geodict

Подробнее...

Программное обеспечение Geodict Math2 Market позволяет подобрать цифровые решения для всех задач в области создания новых и анализа уже существующих материалов.

С использованием Geodict пользователи могут полностью спроектировать каждый этап цифрового анализа материалов, начиная с загрузки экспериментальных данных и создания цифровых моделей по требуемым параметрам и заканчивая визуализацией и автоматизацией отчетов анализа образцов.



Преимущества Geodict:

Простота использования:

  • Дружелюбный интерфейс
  • Возможность автоматизации с использованием возможностей MATLAB и Python
  • Использование воксельной сетки для расчетов

Оптимизация возможностей анализа


  • Расчет моделей непосредственно на данных метода компьютерной томографии (CT) и сканирующей электронно-ионной микроскопии (FIB-SEM)
  • Широкие возможности моделирования микроструктур по заданным параметрам
  • Использование искусственного интеллекта для сегментации и идентификации структур в образцах
  • Эффективность расчета: моделирование анализов структур объемом 64 миллиардов вокселей без использования вычислительных кластеров

Точные аналитические модели


  • Реалистичные результаты, основанные на анализе микроструктуры материалов
  • Широкий диапазон возможностей анализа физических параметров
  • Моделирование сложных процессов изменения материалов: модели деформации и повреждения как на уровне микроструктуры, так и на уровне готовой модели

Программное обеспечение Geodict представляет собой набор пакетных решений, каждое из которых позволяет смоделировать определенный диапазон физических параметров:

  • Импорт экспериментальных данных
  • Моделирование структуры по заданным параметрам
  • Анализ структуры
  • Моделирование физических параметров
  • Экспорт данных
  • Интеграция Geodict с другими ПО

Для подробной информации посетите сайт Math2Market: https://www.math2market.com/Solutions/aboutGD

Области применения Geodict

Math2Market предоставляет возможность рассмотреть предварительно сконфигурированные решения для наиболее распространенных задач в разных областях промышленности

Structural Materials

Для потребностей в создании и анализе композитных материалов, керамики, металлов и пенистых материалов

  • Создание сложных материалов (волокна, покрытия, пенистые материалы, керамика, металлы, многослойные структуры («сэндвичи»), нетканые и тканые материалы, керамоволокно, гибридные материалы)
  • Геометрический анализ структуры волокон (ориентация, диаметр, объем, идентификация отдельных волокон, длина и извилистость волокон)
  • Моделирование механических свойств (тензор жесткости, модель стрессовой устойчивости и разрушения, реализация пользовательских моделей поведения материалов, тензор эффективного теплового расширения)
  • Потоковые модели (пространственно-ориентированная проницаемость, изучение зависимости проницаемости от начальных условий)
  • Термические и электрические свойства материала (тензор эффективной электро/теплопроводности, контактные сопротивления)
  • Экспорт результатов анализа (модельных объектов, полей жесткости, температуры и потока)
  • Оптимизация и автоматизация анализа
  • Создание отчетов по результатам моделирования

Gas Liquid Soot Filtration

Для создания моделей фильтрующих ячеек и материалов, а также анализа экспериментальных данных фильтрующих материалов и взаимодействия с различными флюидами

  • Создание материалов (тканые, нетканые материалы, пены, керамика, мембраны, многослойные материалы и вспомогательные структуры, проволочные и пластиковые сеточные структуры)
  • Измерение толщины структуры, геометрический анализ волокон (ориентация, диаметр, объем, идентификация отдельных волокон, длина и извилистость волокон), оценка массы, анализ распределения пустотного пространства, расчет точки пузырька и путей перколяции
  • Однопроходные и многопроходные испытания, тесты на сажу в дизельном топливе, аэрозолях
  • Моделирование фильтрации дизельного (DPF) и бензинового (GPF) сажевого фильтра
  • Измерение перепадов давления потока, начальная и относительная эффективность фильтра, класс фильтра и MPPS
  • Движение и осаждение частиц в фильтрующем материале, засорение фильтра и анализ отфильтрованного осадка

Digital Rock Physics & Digital Core Analysis

Для моделирования физических свойств по цифровым моделям керна на основе экспериментальных данных

  • Геометрические параметры (пористость, распределение порового пространства, пути перколяции, площадь пустотного пространства, извилистость, сферичность пор, форма пустотного пространства и другие)
  • Потоковые параметры (абсолютная проницаемость, масштабирование потоковых свойств, мульти фазовый поток, относительная проницаемость, кривая капиллярного давления)
  • Электрические параметры (Фактор формации, электропроводимость, показатель насыщения и цементации)
  • Механические параметры (модуль упругости, жесткость, моделирование in-situ условий)

Batteries Fuel Sells

Для моделирования и анализа свойств аккумуляторных батарей и топливных элементов

  • Моделирование трехмерных моделей материалов батарей и топливных элементов PEM (GDL, MPL, CL)
  • Геометрические параметры (пористость, распределение пор, площадь поверхности, длина контактных линий, извилистость/параметр Герли)
  • Электро/теплопроводность (теплопроводность, тепловой поток, распределение температуры, электропроводность, распределение электростатического потенциала)
  • Параметры насыщения (показатель насыщения, кривая капиллярного давления, переменные углы смачивания)
  • Параметры диффузии и потока (проницаемость, коэффициент диффузии, концентрация частиц, путь отдельных частиц)


Для точного подбора пакетных решений, обращайтесь к специалистам ГК "Термо Техно"


Отправить запрос
Производство цемента

Анализ химического и минералогического состава сырья, клинкера и готового цемента, контроль физико-механических свойств, контроль химического состава угля и альтернативного топлива, поточный анализ сырья, контоль гранулометрического состава
Подробнее....

  • Экспресс-анализ химсостава сырья методом XRF
  • Прецизионный рентгенофазовый и рентгеноструктурный анализ клинкера и готового цемента
    методом XRD (Серия ARL EQUINOX)
  • Пробоподготовка к XRF и XRD анализу
  • Контроль физико-механических свойств продукции:
    • Механические испытания (прессы, универсальные испытательные машины)
  • Поточный анализ сырьевых компонентов и сырьевой смеси методом PGNAA
  • Поточный анализ угля
  • Поточный анализ шлама
  • ЛИМС "АИСТ" - Автоматизированный процесс сбора, обработки, накопления, хранения и отображения результатов проведения лабораторных испытаний и анализов, и интеграция данных в единое информационное пространство предприятия.


Отправить запрос
Нефтегеология

Элементный анализ кернов от Be до U, минералогический анализ кернов
Подробнее...

Минералогия, петрография, литология:

  • Элементный анализ кернов от Be до U (ARL PERFORM'X, ARL 9900).
  • Минералогический анализ кернов продуктивного пласта (Серия ARL EQUINOX):
    • Уточнение минералогического состава пород при литолого-стратиграфических исследованиях и разработке концептуальных седиментологических моделей, являющихся основой для цифровых геолого-технологических моделей месторождений.
    • Паспортизация кернов действующих и вновь бурящихся скважин для выбора способа реагентной обработки.
    • Исследования кернов изолированных скважин, интерпретация коэффициента нефтенасыщенности скважин.
  • Исследование кернов с помощью метода рентгеновской компьютерной томографии.

  • Внедрение системы управления измерениями и испытаниями ЛИМС "АИСТ"


Отправить запрос
Доставка пробы

Повышение оперативности управления технологическими процессами за счет автоматизации доставки проб, используя высокоскоростную систему пневмопочты.
Подробнее..

Использование высокоскоростной и надежной пневмопочты на предприятиях – это эффективный способ автоматизировать и ускорить передачу проб в лабораторию. Применение пневмопочты возможно также для доставки документации между отделами, службами и цехами.

При внедрении эффективной системы доставки проб необходимо учитывать сложную логистику движения между многочисленными точками отправки и доставки, разнообразие видов проб и участие персонала в процессе упаковки пробы для доставки.

Автоматизированная доставка проб внутри АСАК позволяет значительно повысить оперативность управления технологическими процессами.

Отправить запрос
CLEVER A-17. Производство Россия

Clever A-17 – настольный рентгенофлуоресцентный спектрометр для промышленного анализа предварительно подготовленных проб:

  • Прессованные таблетки
  • Твердые диски
  • Вещества, нанесённые на поверхность
  • или осаждённые на фильтр
  • Жидкости в кюветах

Отправить запрос
CT-PORTABLE

Мобильная портативная компактная КТ-система для инспекции небольших объектов из пластика, текстиля, керамики, легких металлов, биологических и других аналогичных материалов.

Отправить запрос
Системы измерения на станах холодного проката

Реализовано на: НЛМК, ММК, АрселорМиттал Темиртау.

Отправить запрос
CLEVER С-31. Производство Россия

Clever С-31 – Универсальный рентгеновский спектрометр предназначен как для общего, так и для локального анализа.

Отправить запрос
Системы измерения толщины на производственных линиях

Реализовано на: НЛМК, ВИЗ-Сталь, Северсталь, ММК, АрселорМиттал Темиртау.

Отправить запрос
Системы измерения цинкового покрытия

Реализовано на: НЛМК, Северсталь, ММК, Ареслор Миттал Темиртау.

Отправить запрос
Системы измерения лакокрасочных покрытий

Реализовано на: НЛМК, Северсталь.

Отправить запрос
Системы измерения толщины алюминиевой фольги

Реализовано на: РУСАЛ-Арменал.

Отправить запрос
FENIX 200DCL

Твердомер по Роквеллу и Бринеллю.
Подробнее...

Отправить запрос
FALCON 450

Твердомеры по Виккерсу
Подробнее...

Отправить запрос
FALCON 500

Твердомеры по Виккерсу
Подробнее...

Отправить запрос
FALCON 600

Твердомеры по Виккерсу
Подробнее...

Отправить запрос
FALCON 5000

Твердомеры по Виккерсу
Подробнее...

Отправить запрос
NEXUS 3100

Твердомер по Бринеллю
Подробнее...

Отправить запрос
NEMESIS 9100

Универсальный твердомер
Подробнее...

Отправить запрос
Лакокрасочные покрытия

Измерение толщины/массы лакокрасочных и органических покрытий для обеспечения однородного качества покрытия, экономии лакокрасочных составляющих, сокращения времени ввода в эксплуатацию и уменьшения объема отходов
Подробнее...

Измерение:

Измерение профиля плотности в поперечном направлении лакокрасочных и органических покрытий на стальной и алюминиевой полосе (с верхней и нижней стороны)

Области применения

  • Краски (например, PA, PET, PVDC), грунт и органические покрытия на стали, оцинкованной стали и алюминии
  • Свариваемые грунтовые покрытия с частичками цинка,наносимые на хроматированную или оцинкованную сталь
  • Ультратонкие покрытия
  • Измерение влажных покрытий сразу после нанесения
  • Измерения сухих покрытий после печей сушки
  • Покрытий, не содержащие хроматов для защиты от коррозии
Отправить запрос
NEXUS 605

Твердомер по Роквеллу, Супер-Роквеллу, Бринеллю
Подробнее...

Отправить запрос
NEXUS 3200

Твердомер по Бринеллю
Подробнее...

Отправить запрос
NEMESIS 9600

Универсальный твердомер с системой самодиагностики и системой предупреждения столкновений
Подробнее...

Отправить запрос
Turbiscan Oil Series

Специальная версия Turbiscan Classic для измерения запаса устойчивости нефтей и тяжелых нефтепродуктов против выпадения осадка асфальтенов в соответствии со стандартом ASTM D 7061 "Standard Test Method for Measuring n-Heptane Induced Phase Separation of Asphaltene-Containing Heavy Fuel Oils as Separability Number by an Optical Scanning Device"
Подробнее...

Отправить запрос
Поточные анализаторы

Поточные анализаторы предназначены для непрерывного анализа химсостава и качества сырья на ленте конвейера. Используются в производстве цемента, гипса, строительных и др. cмесей.
Подробнее...

Поточные анализаторы «CB OMNI FUSION» производства Thermo Fisher Scientific предназначены для непрерывного контроля качества материала на ленте конвейера, что позволяет управлять производственным процессом в режиме реального времени. В основу заложен принцип мгновенной гамма–нейтронного активации (PGNAA) или импульсной активации быстрыми и тепловыми нейтронами (PFTNA). Используются в производстве цемента и других отраслях. Устанавливается на новый или имеющийся ленточный конвейер и анализирует весь проходящий поток материала, исключая ошибки и затраты, связанные с отбором и подготовкой проб.


Основные характеристики:

  •  В качестве источника может быть использован как изотоп Cf-252 (PGNAA), так и нейтронный генератор (PFTNA)
  •  От 1 до 4 высокопроизводительных детекторов увеличенного объема
  •  Модульная конструкция, упрощающая монтаж анализатора, строительные работы не требуются
  •  Установка на существующем конвейере не требует его разрезания
  •  Ширина транспортера от 0.6 м до 1.8 м
  •  Изменяемая высота туннеля анализатора позволяет адаптировать анализатор к различным условиям производственного процесса
  •  Автоматическая компенсация обеспечивает постоянную точность независимо от меняющейся нагрузки на ленту
  •  Встраивается в систему управления предприятия
  •  Конфигурируемое под задачи заказчика управляющее программное обеспечение Omni View HMI
  •  Средства автоматической и удаленной диагностики

Система «CB OMNI FUSION» в режиме реального времени измеряет и выводит данные о содержании:

  • SiO2, Al2O3 , Fe2O3, CaO, MgO, K2O, Na2O, SO3, TiO2, Mn2O3, Cl и др.
  • Влажности

«CB OMNI FUSION» рассчитывает:

  • Коэффициент насыщения известью
  • Силикатный модуль
  • Соотношение алюминий-железо
  • Потери при прокаливании
  • C3S
  • C2S
  • C3A
  • C4AF
  • Общая щелочность
  • Влажность
  • Индекс спекаемости
  • Коэффициент спекаемости
  • Общие формулы качества (определяются заказчиком)

Область применения

Обычно используются на цементных заводах и заводах по производству строительных материалов в следующих целях:

  • Управление процессом подготовки запасов сырья перед смешиванием
  • Управление процессом пропорционального смешивания сырья перед помолом
  • Управление качеством сырьевой муки

Поточный анализатор элементов «CB OMNI FUSION» обеспечивает надежные и точные результаты измерений и формирует однородную сырьевую смесь, что, в свою очередь, увеличивает производительность печи и снижает производственные затраты.


Преимущества:

  • Стабилизация качества клинкера
  • Повышение производительности печи
  • Сокращение простоя печи
  • Снижение энергопотребления благодаря оптимизации процесса обжига
  • Увеличение срока службы огнеупоров (футеровки печи)
  • Увеличение срока службы карьера
  • Минимизация расхода дорогостоящих добавок

Подробнее с методами PGNAA и PFTNA можно ознакомиться здесь

Отправить запрос
Анализ пробы в лаборатории

Элементный, фазовый и гранулометрический анализ пробы различными методами может быть состыкован с автоматизированными системами отбора, доставки и подготовки пробы.
Подробнее ...

Анализ методом Мокрой Химии

Минимизация риска и возможных несчастных случаев достигается за счет автоматизации ручных операций, благодаря минимизации контакта персонала лаборатории с опасными материалами. Автоматизированная система анализа методом мокрой химии выполняет многоэлементный (до 10 элементов) анализ после выполнения полного процесса подготовки образцов.

Совместно с нашим партнером - компанией Нукомат, (Nucomat, Бельгия) мы разработаем и внедрим автоматизированную систему для анализа рудных материалов и других образцов, для решения исследовательских задач, контроля и управления качеством.

Важными принципами данной системы автоматизации анализа мокрой химией являются: несопровождаемый процесс, использование нескольких методов анализа – «исходная проба на входе и достоверный результат на выходе».

Рентгенофлуоресцентный анализ

Рентгенофлуоресцентный анализ (РФА) позволяет определять содержание большинства элементов периодической системы (B - U), хотя для прецизионного определения легких элементов (B-O) могут потребоваться специальные приемы пробоподготовки. РФА оптимален для определения макрокомпонентов (включая прямое определение элементов матрицы). Нижний предел обнаружения в РФА составляют 0.5 - 15 ppm в зависимости от элемента, матрицы и характеристик спектрометра. РФА может применяться для анализа жидких и твердых проб, причем твердые пробы обычно измеряют в компактном состоянии (спрессованные порошки, плавленые диски, обработанные фрагменты металла). РФА, благодаря простоте аппаратного оформления и пробоподготовки, универсальности и экпрессности (время измерения от 15 с до 15 мин) является одним из наиболее распространенных аналитических методов в АСАК. Совместное использование данных рентгенофлуоресцентного и рентенофазового анализа позволяет определять в том числе и состояние анализируемых элементов в образце.

Фазовый (минералогический) анализ

Рентгенофазовый анализ используют для идентификации и количественного определения кристаллических фаз. Современные приборы позволяют регистрировать дифрактограммы за сравнительно короткое время (5-15 мин), измерения интенсивностей отдельных рефлексов осуществляются еще быстрее (10 - 120 с). Для определения содержания кристаллических фаз применяют как методы, основанные на построении калибровочных кривых, так и полнопрофильные методы, моделирующие полную дифрактограмму.

Проподготовка для рентгенофазового анализа обычно включает в себя истирание порошковой пробы, иногда с последующим прессованием. Пределы обнаружения кристаллических фаз обычно лежат в диапазоне 0,05-1,0%. Наиболее часто рентгенофазовый анализ (в т.ч. в автоматизированном варианте) используют в цементной промышленности, на горно-обогатительных комбинатах и т.п.

Гранулометрический анализ

Контроль гранулометрического состава образцов является очень важным инструментом для управления технологическим процессом в таких областях промышленности, как обогащение руд, цементная промышленность, производство стекла и керамики, минеральных удобрений и т.д. Методы измерения размера частиц не так универсальны, как рентгенофлуоресцентный анализ, поэтому в зависимости от приложения могут использоваться не только разные приборы, но и разные методы: лазерная дифракция, динамический анализ изображений, спектроскопия акустического затухания. Опытные специалисты отдела научно-методической поддержки ГК «Термо Техно» помогут подобрать оптимальный прибор из линейки с общим диапазоном измерений от 0.5 мкм до 15 мм и сконфигурировать его под конкретные производственные задачи. Все приборы могут использоваться как в лабораторном варианте, так и включаться в системы автоматизации.

Пробоподготовка для гранулометрического анализа обычно включает в себя процессы высушивания пробы пульпы, разрушения комков порошка и сокращения объема пробы путем деления.

Отправить запрос
Добыча и переработка твердых полезных ископаемых

Автоматизация процессов  на всех стадиях аналитического и технологического контроля: oпробование промпродуктов, хвостов каждой технологии обогащения; автоматизированный отбор рядовых проб, автоматическое сокращение, усреднение, oтправка проб пневмопочтой в ЦЗЛ на анализ; передача всех данных ОТК в ЛИМС; передача аналитических данных из ЛИМС в АСУТП для ручного или автоматического контроля параметров обогащения.
Подробнее...

На горно-обогатительных комбинатах (ГОКах) и обогатительных фабриках (ОФ) проводится постоянный аналитический контроль технологии обогащения и готовой продукции. Автоматизированные системы аналитического контроля (АСАК), включают:

Наиболее критичными с точки зрения вероятных допускаемых ошибок и требующими первоочередной автоматизации являются отбор и подготовка проб (суммарно – до 95% всех ошибок).

В зависимости от типа опробуемых материалов и точек технологического процесса применяются различные пробоотборники.

  • Шнековые
  • Пересечные с различными приводами
  • Вакуумные
  • Молотковые

После отбора пробы усредняются с помощью делителей (линейных, секторных и др), из рядовых проб формируются укрупненные (сменные, суточные), обезвоживаются (при необходимости) и пневмопочтой отправляются на пробоподготовку и анализ в заводской лаборатории.

Пробоподготовка включает в себя дробление и истирание проб до аналитической крупности (74 мкм), прессование, сплавление или разложение в кислотах в зависимости от применяемого метода элементного анализа.

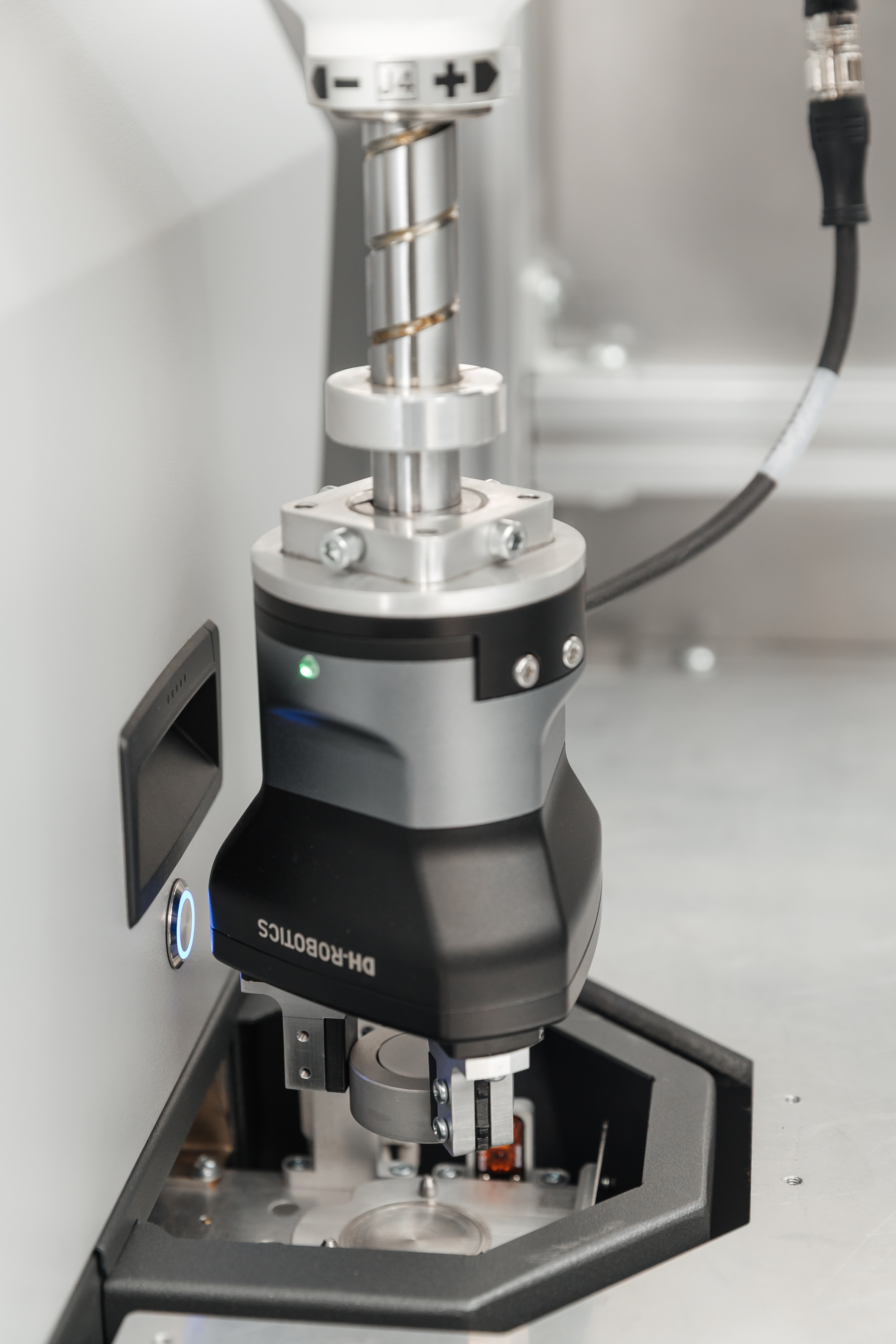

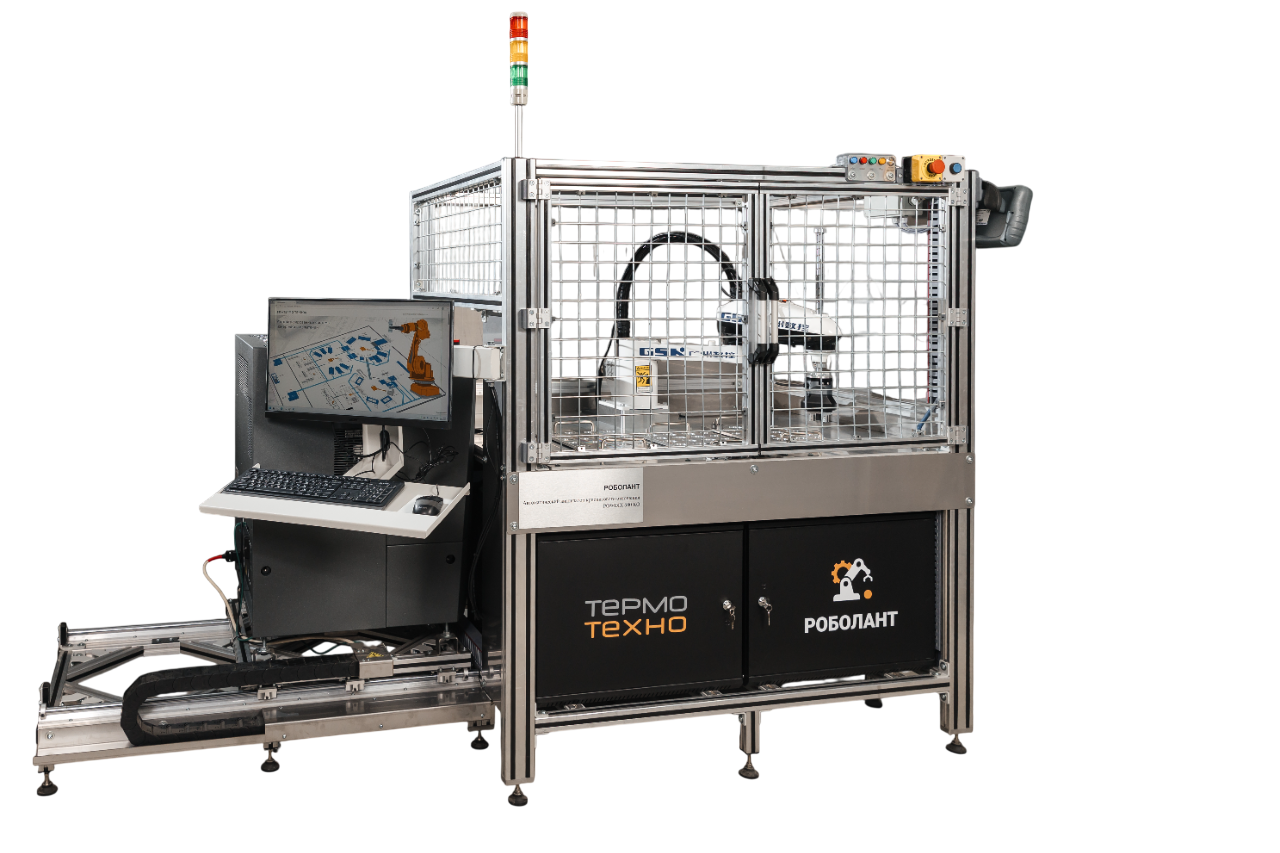

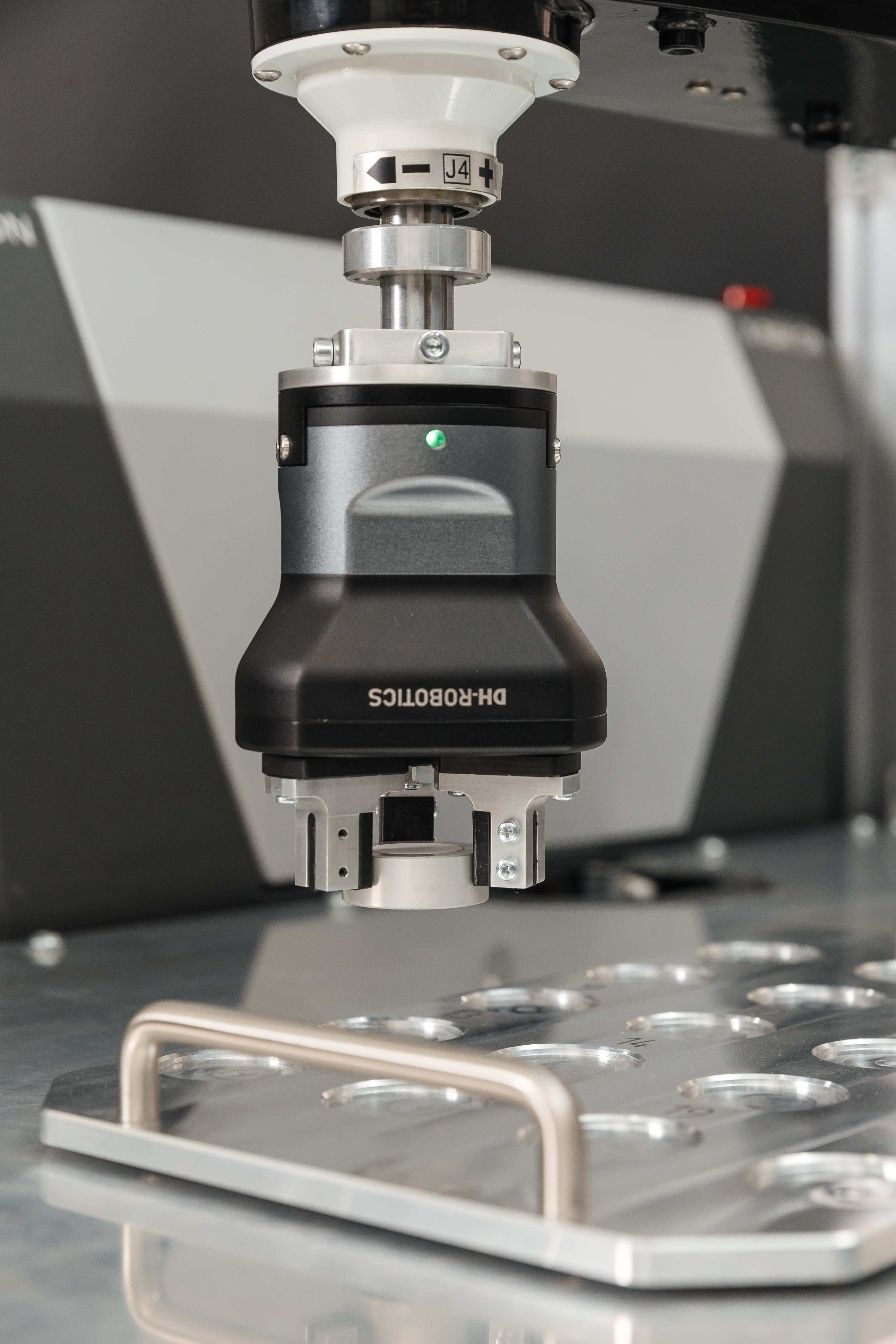

Автоматизированные аналитические системы состоят из робота-манипулятора и спектрометров и выполняют следующие функции:

  • Регистрация проб, включая описание процесса
  • Подготовка проб и стандартов
  • Анализ на приборе и ведение файлов проб после анализа
  • Несопровождаемый мониторинг работы прибора и введение необходимых корректировок

Оборудование для автоматизированных пробоподготовки и анализа может быть смонтировано в стандартном контейнере и установлено непосредственно в цехе для повышения оперативности технологического контроля.

Для контроля всех аналитических процессов устанавливается специальное программное обеспечение – ЛИМС "АИСТ", управляющее всем циклом жизни аналитической пробы – от ее отбора и регистрации до выдачи протокола анализа.

Отправить запрос
Сталь

Входной контроль химического состава, измерение толщины проката и покрытий, контроль физико-механических свойств продукции, автоматизированный лабораторный анализ
Подробнее...

  • Анализ химического состава стали  ARL iSPARK (высоколегированные стали, спецстали, широкий сортамент сталей)

  • Рутиный анализ неметаллических включений в сталях ARL iSPARK

  • Анализ фазового состава (остаточный аустенит, карбиды и др.) Серия ARL EQUINOX

  • Анализ толщин покрытий (оцинкованные, полимерные и лакокрасочные покрытия) с возможностью определения состава включений и картирования поверхности ARL 9900, ARL PERFORM’X, Thermo Radiometrie

  • Анализ неметаллических включений при проблемах с качеством ARL PERFORM’X

  • Анализ текстуры и остаточных напряжений в металлопрокате - Серия ARL EQUINOX

  • Металлографические исследования Пробоподготовка LAM PLAN и Микроскопы CARL ZEISS

  • Контроль физико-механических свойств продукции:
    • Системы измерения твердости INNOVATEST

    • Механические испытания (копры, прессы, универсальные испытательные машины)

  • Автоматизированный лабораторный анализ

  • Контейнерные лаборатории

  • Макротемплетные лаборатории

  • Внедрение системы управления измерениями и испытаниями ЛИМС "АИСТ"





Отправить запрос
Алюминий

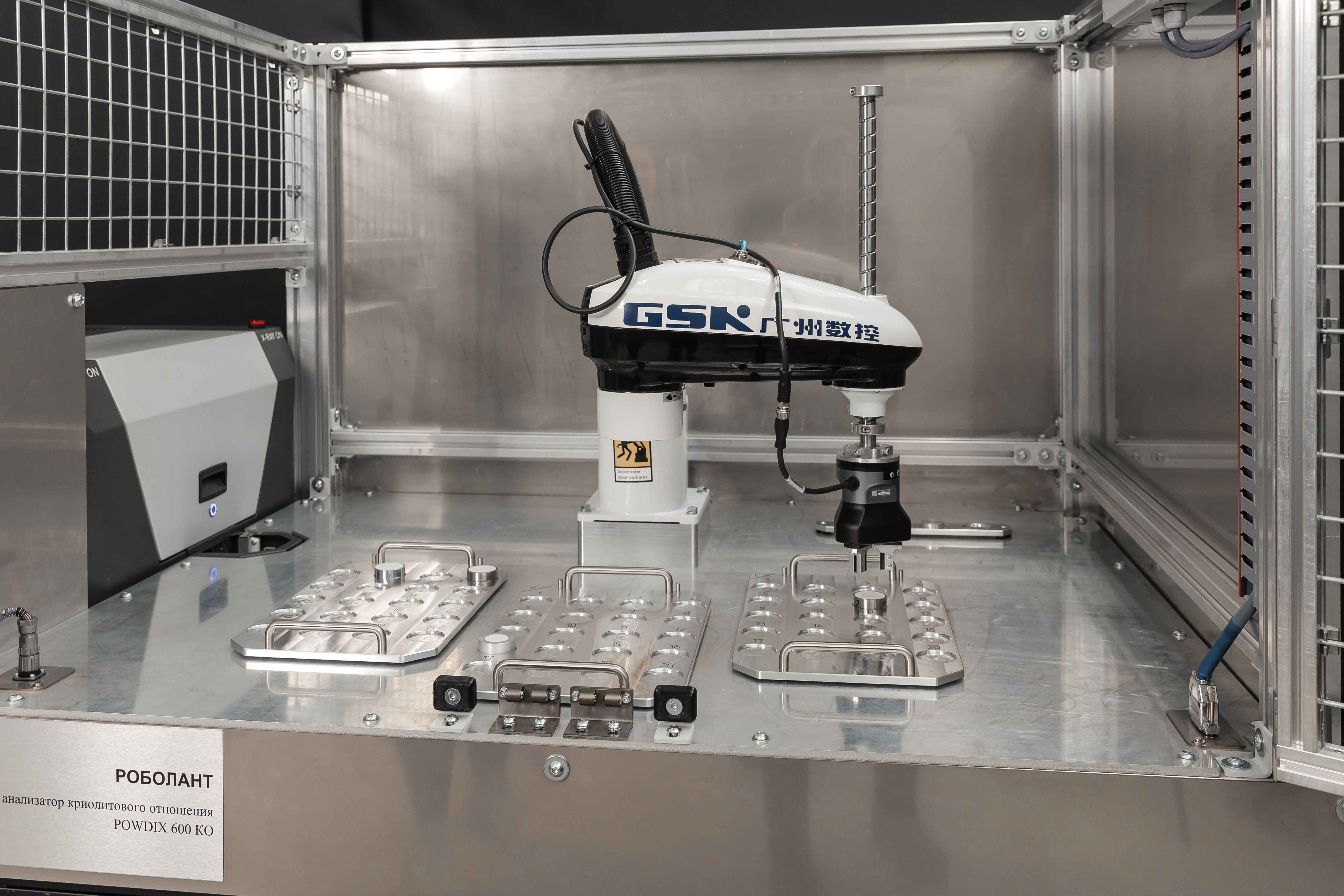

Контроль криолитового отношения, контроль химического состава готовой продукции, измерение химического состава кокса, анодов и других углеродных материалов
Подробнее...



Отправить запрос
ПО Volume Graphics

Подробнее...

Программное обеспечение Volume Graphics позволяет поддерживать качество каждого этапа производственного процесса, предоставляя полную информацию о продукции

С помощью продуктовой линейки Volume Graphics, включающей VGSTUDIO MAX, VGSTUDIO, VGMETROLOGY, VGinLINE и myVGL, вы можете выполнять любые виды анализа и визуализации, напрямую используя данные промышленной КТ


Преимущества Volume Graphics:

  • Широкий спектр возможностей

  • Независимость от оборудования КТ

  • Широкий спектр возможностей для анализа

  • Быстрая обработка данных

  • Простая автоматизация задач

  • Информативные результаты

Программное обеспечение Volume Graphics:

VGSTUDIO MAX – модульный комплект с полным спектром функциональных возможностей Volume Graphics (GD&T, анализ материала, инженерный анализ)

VGinLINE – для полностью автоматизированного (конвейерного) исследования (автоматизированный GD&T, дефектоскопия и контроль структуры материала) КТ-данных по мере их создания

VGMETROLOGY – для выполнения измерений геометрических характеристик и допусков (GD&T с возможностью определения поверхностей и работы с уже определенными поверхностями) и составления отчетов

VGSTUDIO – для реконструкции, визуализации и анимации данных

VGRECO – для интеграции процесса реконструкции в программное обеспечение томографа

myVGL – бесплатное ПО для просмотра всех видов анализа в среде ПО Volume Graphics


Пакетные решения VGSTUDIO MAX и области применения

Volume Graphics предоставляет возможность рассмотреть предварительно сконфигурированные решения для наиболее распространенных задач в разных областях промышленности

Geometry

Для метрологии и контроля качества в различных отраслях промышленности

  • Координатные измерения

  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

Material

Для исследования легких конструкций и материалов

  • Координатные измерения
  • Анализ пустот и включений

  • Анализ волокнистых композиционных материалов

  • Анализ пеноматериалов и порошков

Cast & Mold

Для отливки и литья под давлением, например, в автомобильной и аэрокосмической промышленности

  • Координатные измерения

  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

  • Анализ пустот и включений

Cast & Mold Extended

Для литья алюминия, в основном для автомобильной промышленности

  • Координатные измерения

  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

  • Анализ пустот и включений

  • Расширенный функционал анализа пустот и включений

Composites & Plastic

Для отраслей промышленности, работающих с литьем пластмассы под давлением и волокнистыми композитными материалами

  • Координатные измерения
  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

  • Анализ пустот и включений

  •  Анализ волокнистых композиционных материалов

Additive Manufacturing

Для исследования деталей, изготовленных при помощи аддитивной технологии, включая порошки

  • Координатные измерения
  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

  • Анализ пустот и включений

  • Анализ пеноматериалов и порошков

Complete

Полный комплект всех функций VGSTUDIO MAX для лабораторий, которые сталкиваются с различными задачами анализа в повседневной работе

  • Координатные измерения
  • Сравнение номинальных и фактических значений

  • Анализ толщины стенок

  • Анализ пустот и включений

  • Расширенный функционал анализа пустот и включений

  • Анализ пеноматериалов и порошков

  • Анализ волокнистых композиционных материалов

  • Коррекция производственной геометрии

  • Создание объемной сетки

  • Анализ транспортных свойств

  • Возможности обратного проектирования

  • Цифровое сопоставление объемов


Отправить запрос
Нефтедобыча

Подбор оптимальных условий реагентной обработки, дозировки и типа деэмульгатора
Подробнее...

Подбор оптимальных условий реагентной обработки, дозировки и типа деэмульгатора




Отправить запрос
ARL EQUINOX 1000

Высокоскоростной мощный настольный рентгеновский дифрактометр.
Небольших размеров, идеально подходит для любых режимов порошковой рентгеновской дифракции.

Отправить запрос
Контейнерная лаборатория

Автоматизированная система аналитического контроля устанавливается в транспортируемый, защищенный контейнер с кондиционером воздуха, который может осуществлять контроль продукции по ходу процесса. На территории стран СНГ компанией Термо Техно установлены 14 контейнерных лабораторий.
Подробнее...

Автоматизированные оптические эмиссионные и рентгенофлуоресцентные спектрометры можно устанавливать непосредственно на производственных участках для выполнения измерений и контроля на месте с минимальной инфрастуктурой.

В отсутствие закрытого помещения на производстве, наша автоматизированная система устанавливается в транспортируемый, защищенный контейнер с кондиционером воздуха, в котором организован контроль продукции по ходу производственного процесса.

Зарегистрированные пробы вводятся через окно на наружной стенке контейнера и обрабатываются в полностью автоматическом режиме на каждой стадии их продвижения, включая подготовку поверхности, оценку качества подготовленной поверхности, анализ химического состава, передачу результатов указанным адресатам, сохранение результатов анализа, маркировку и сортировку проб после анализа.

  • Лаборатории, укомплектованные оптическими эмиссионными или рентгенофлуоресцентными спектрометрами

  • Выбор систем пробоподготовки

  • Время анализа менее 2 минут

  • Минимальное обслуживание

  • Возможность дистанционного управления

Отправить запрос
ARL OPTIM’X

Рентгенофлуоресцентный спектрометр позволяет проводить анализ химического состава твердых, порошковых и жидких материалов в диапазоне от F до U с высокой степенью точности
Подробнее...

  • Последовательно-одновременный спектрометр
  • Анализ элементов от F до U
  • Анализ твердых, жидких и порошковых проб
  • Программа бесстандартного анализа OptiQuant
  • Выбор мощности: 50 Вт или 200 Вт

Отправить запрос
CT-MICRO

Быстрый и простой в эксплуатации портативный компьютерный томограф «CT-MICRO» обеспечивает 3D-визуализацию и КТ-срезы на любом необходимом участке контроля качества. «CT-MICRO» является линейным устройством контроля технологического процесса в производстве пластика, керамики и органических материалов.

Отправить запрос
CT-INLINE

Универсальная система рентгеновского контроля, предназначенная для встраивания в процесс управления на заводе потребителя. Она может обеспечивать рентгеновский контроль в любой точке процесса производства или упаковки с учетом скорости линии.

Отправить запрос
Обжиговые печи

Печи предназначены для сушки и обработки рудных материалов и концентратов перед процессом плавки/
Подробнее...

Отправить запрос
VERZUS 720

Твердомер по Роквеллу, Супер-Роквеллу и Бринеллю
Подробнее...

Отправить запрос
NEXUS 3001XLM-IMP

Твердомер по Бринеллю
Подробнее...

Отправить запрос
NEMESIS 9800

Универсальный твердомер
Подробнее...

Отправить запрос
ARL iSPARK

ARL iSpark представляет собой высококачественный гибридный спектрометр ОЭС с превосходной чувствительной оптикой, повышенной функциональностью и другими инновационными технологиями, такими как:
Подробнее...

Подробно oo    ARL iSPARKОтправить запрос
Горячий прокат

Бесконтактное измерение толщины толстого листа по продольной и поперечной оси, температуры, профиля, ширины, скоса кромки и геометрии полосы на выходе стана горячей прокатки.
Подробнее...

Измерения:

  • Поперечный профиль толщины толстого листа
  • Продольный профиль толщины толстого листа
  • Разнотолщинность в поперечном и продольном направлении
  • Контроль кромок
  • Температурный профиль
  • Ширина
Отправить запрос
MASTERLAM 3.0

Автоматический программируемый шлифовально-полировальный станок с центральным и индивидуальным усилием
Подробнее...

Отправить запрос
NEMESIS 6100

Твердомер по Роквеллу, Супер-Роквеллу и Бринеллю
Подробнее...

Отправить запрос
NEMESIS 6200

Твердомер по Роквеллу, Супер-Роквеллу и Бринеллю
Подробнее...

Отправить запрос
NEXUS 3300

Твердомер по Бринеллю для тяжелых условий эксплуатации
Подробнее...

Отправить запрос
NEXUS 3300 FA

Твердомер по Бринеллю для тяжелых условий эксплуатации
Подробнее...

Отправить запрос
NEXUS 3400

Твердомер по Бринеллю для тяжелых условий эксплуатации
Подробнее...

Отправить запрос
NEXUS 3400 FA

Твердомер по Бринеллю для тяжелых условий эксплуатации
Подробнее...

Отправить запрос
NEXUS 8100

Универсальный твердомер
Подробнее...

Отправить запрос
Turbiscan LAB

Основной прибор линейки Turbiscan, расчитанный на 1 образец. Позволяет количественно охарактеризовать устойчивость как при помощи универсального индекса устойчивости (TSI), так и расчитать другие показатели для частных случаев, например скорость накопления отделяющейся фазы, рост объемной доли частиц/капель у дна или поверхности образца, изменение среднего размера частиц в случае коалесценции/агрегации. Включает возможность термостабилизации образца, а также проведения ускоренного старения системы при температуре до 60°С.
Подробнее...

Отправить запрос
Нефтехимия и нефтепереработка

Анализ товарной продукции, контроль производственных процессов, транспортировка нефти и тяжелых нефтепродуктов
Подробнее...

Анализ товарной продукции, контроль производственных процессов  с использованием рентгенофлуоресцентных спектрометров ARL OPTIM'X, ARL PERFORM'X

в том числе согласно следующей нормативной документации:

  • ГОСТ Р 52660-2006 (ЕН ИСО 20884:2004) «Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны»;
  • ГОСТ Р 54278-2010 (ASTMD 5059-07) «Определение свинца в бензине методами рентгеновской спектроскопии»;
  • ГОСТ Р 52247 «Нефть. Методы определения хлорорганических соединений». Метод Б;
  • ASTM D2622 - 10 «Стандартный метод испытаний для определения содержания серы в нефтепродуктах с помощью волновой дисперсионной рентгеновской флуоресцентной спектрометрии»;
  • ASTM D6334 - 07 «Стандартный метод определения серы в бензине с помощью волновой дисперсионной рентгеновской флуоресцентной спектрометрии»;
  • ASTM D6443 – 04 (2010) «Стандартный метод определения кальция, хлора, меди, магния, фосфора, серы и цинка в неиспользованных смазочных маслах и присадках с помощью волновой дисперсионной рентгеновской флуоресцентной спектрометрии»;
  • ASTM D4927 - 10 «Стандартный метод определения элементного состава компонентов смазок и присадок – бария, кальция, фосфора, серы и цинка методом волновой дисперсионной рентгеновской флуоресцентной спектрометрии»;
  • ASTM D6376 «Стандартный метод определения следов металлов в нефтяном коксе рентгеновской флуоресценцией с дисперсией по длине волны»;
  • ASTM D7085 «Стандартное руководство по определению химических элементов в катализаторах каталитического крекинга методом рентгеновской флуоресцентной спектрометрии».

Транспортировка нефти и тяжелых нефтепродуктов

Измерение запаса устойчивости нефти и тяжелых нефтепродуктов против выпадения асфальтенов (ASTM D 7061-06 Heavy Fuel Formulaction)

R&D

  • Элементный анализ катализаторов (ARL PERFORM'X, ARL QUANT'X, ARL OPTIM'X)

  • Рентгеноструктурный анализ цеолитов, катализаторов и др. (Серия ARL EQUINOX)

  • Элементный анализ нефтей, коррозионных отложений и др. (ARL OPTIM'XARL PERFORM'X)

  • Определение металлов износа в маслах (ARL OPTIM'XARL PERFORM'X)

  • Автоматизированные решения для пробоподготовки отработанных масел, газохроматографического анализа полимеров и т. д. NUCOMAT




Отправить запрос
Добыча и переработка горно-химического сырья

Автоматизированные Системы Аналитического контроля  (АСАК). Автоматизация процессов отбора, доставки, подготовки и анализа проб (химического, минералогического и гранулометрического).
Подробнее...

Автоматизация процессов отбора, доставки, подготовки и анализа представительных проб (химического, минералогического и гранулометрического) позволяет значительно повысить достоверность контроля при решении следующих задач:

  • Анализ руд для прогнозной разведки, подсчета запасов, управления добычей и переработкой в режиме усреднения, и по технологическим сортам
  • Оперативное управление процессами обогащения и последующего передела
  • Расчет товарного баланса
  • Аттестация партии товарных концентратов по качеству
  • Контроль исследовательских проб для совершенствования технологии
  • Сокращение потерь производства благодаря увеличению частоты анализов и качества контроля
  • Сохранение оригиналов проанализированных проб сформированных партий для разрешения спорных ситуаций


Автоматизированный процесс отбора проб

Объем опробования на многих современных предприятиях может составлять до сотни тысяч проб в год. Отбираемые пробы в зависимости от стадии технологического процесса могут быть:

  • Жидкими (пульпа, шламовые продукты)
  • Твердыми сыпучими (руда, концентрат, порошки)
  • Твердыми монолитными (спеки, шлаки)

Отбор проб может осуществляться:

  • На конвейерах и пересыпах циклов дробления и измельчения, фильтрации, отгрузки
  • На переливах, из труб пульпопроводов, из желобов
  • Из хвостов производства
  • Из готовой продукции

Основное требование, предъявляемое к устройствам пробоотбора - представительность формируемой пробы, которая зависит от конструкции и технических параметров пробоотборника, режимов его работы, рассчитываемых в соответствии с параметрами технологического потока и требованиями ГОСТ, ISO, ISTM, DIN.

При необходимости в систему АСАК может быть включена дополнительная функция измерения влажности пробы.

Термо Техно проектирует, монтирует и запускает в работу системы пробоотбора с автоматической доставкой проб (пневмопочтой) как в составе автоматизированных систем аналитического контроля (АСАК), так и для построения локальных систем оперативного и балансового опробования

Автоматическая доставка пробы

Использование высокоскоростной и надежной пневмопочты на обогатительных фабриках и металлургических предприятиях – это эффективный способ автоматизировать и ускорить передачу проб в лабораторию.

При внедрении эффективной системы доставки проб необходимо учитывать сложную логистику движения между многочисленными точками отправки и доставки, разноо- бразие видов проб и участие персонала в процессе упаковки и распаковки проб.

Автоматизированная доставка проб внутри АСАК позволяет значительно повысить оперативность управления технологическими процессами.

Автоматизированная подготовка пробы

Многие задачи в аналитической химии требуют больших затрат времени для подготовки пробы к проведению анализа. Персонал лаборатории часто имеет дело с сильными кислотами и ядовитыми реактивами. Автоматизация ручных лабораторных операций позволяет значительно оптимизировать качество анализа. Для проведения элементного и фазового анализа необходимо обеспечить должную подготовку пробы. Проба должна быть измельчена до определенной крупности и спрессована под определенным давлением для обеспечения воспроизводимой плотности пробы. Метод пробоподготовки и выбор аппаратного решения будет оптимизирован под Ваши задачи – в зависимости от типа анализируемых материалов, необходимой скорости подготовки, и запланированного бюджета.

Автоматизированный анализ проб

Анализ пробы различными методами может быть дополнен автоматизированными системами отбора, доставки и подготовки пробы.

Анализ методом Мокрой Химии

Минимизация риска и возможных несчастных случаев достигается за счет автоматизации ручных операций, благодаря минимизации контакта персонала лаборатории с опасными материалами.

Автоматизированная система анализа методом мокрой химии выполняет многоэлементный (до 10 элементов) анализ после выполнения полного процесса подготовки образцов.

Совместно с нашим партнером - компанией Нукомат, (Nucomat, Бельгия) мы разрабатываеми внедряем автоматизированные системы для анализа рудных материалов, образцов из окружающей среды, для решения исследовательских задач, контроля технологии и управления качеством.

Важными принципами данной системы автоматизации анализа мокрой химией являются: несопровождаемый процесс, использование нескольких методов анализа – «исходная проба на входе и достоверный результат на выходе».

Рентгенофлуоресцентный анализ

Рентгенофлуоресцентный анализ (РФА) позволяет определять содержание большинства элементов периодической системы (B - U), хотя для прецизионного определения легких элементов (B-O) могут потребоваться специальные приемы пробоподготовки. РФА оптимален для определения макрокомпонентов (включая прямое определение элементов матрицы). Нижний предел обнаружения в РФА составляют 0.5 - 15 ppm в зависимости от элемента, матрицы и характеристик спектрометра. РФА может применяться для анализа жидких и твердых проб, причем твердые пробы обычно измеряют в компактном состоянии (спрессованные порошки, плавленые диски, обработанные фрагменты металла). РФА, благодаря простоте аппаратного оформления и пробоподготовки, универсальности и экпрессности (время измерения от 15 с до 15 мин) является одним из наиболее распространенных аналитических методов в АСАК. Совместное использование данных рентгенофлуоресцентного и рентенофазового анализа позволяет определять в том числе и состояние анализируемых элементов в образце.

Фазовый (минералогический) анализ

Рентгенофазовый анализ используют для идентификации и количественного определения кристаллических фаз. Современные приборы позволяют регистрировать дифрактограммы за сравнительно короткое время (5-15 мин), измерения интенсивностей отдельных рефлексов осуществляются еще быстрее (10 - 120 с). Для определения содержания кристаллических фаз применяют как методы, основанные на построении калибровочных кривых, так и полнопрофильные методы, моделирующие полную дифрактограмму.

Проподготовка для рентгенофазового анализа обычно включает в себя истирание порошковой пробы, иногда с последующим прессованием. Пределы обнаружения кристаллических фаз обычно лежат в диапазоне 0,05-1,0%. Наиболее часто рентгенофазовый анализ (в т.ч. в автоматизированном варианте) используют в цементной промышленности, на горно-обогатительных комбинатах и т.п.

Гранулометрический анализ

Контроль гранулометрического состава образцов является очень важным инструментом для управления технологическим процессом в таких областях промышленности, как обогащение руд, цементная промышленность, производство стекла и керамики, минеральных удобрений и т.д. Методы измерения размера частиц не так универсальны, как рентгенофлуоресцентный анализ, поэтому в зависимости от приложения могут использоваться не только разные приборы, но и разные методы: лазерная дифракция, динамический анализ изображений, спектроскопия акустического затухания. Все оборудование может использоваться как в лабораторном варианте, так и включаться в системы автоматизации.

Пробоподготовка для гранулометрического анализа обычно включает в себя процессы высушивания пробы пульпы, разрушения комков порошка и сокращения объема пробы путем деления.


Отправить запрос
Чугун

Анализ химического состава, анализ включений, контроль физико-механических свойств продукции
Подробнее...

Отправить запрос
Медь

Контроль первичных и вторичных сульфидов при обогащении медных руд
Подробнее...

  • Анализ химического состава ультра чистой меди и медных сплавов ARL iSPARK

  • Определение химического состава чистой меди, медных сплавов и отработка технологических режимов для повышения качества готовой продукции: ARL OPTIM'X, ARL PERFORM'X и ARL 9900

  • Контроль первичных и вторичных сульфидов при обогащении медных руд

  • Анализ шлака ARL OPTIM'X, ARL 9900

  • Металлографические исследования Пробоподготовка LAM PLAN и Микроскопы CARL ZEISS

Контроль физико-механических свойств продукции:

  • Системы измерения твердости INNOVATEST

  • Механические испытания (копры, прессы, универсальные испытательные машины)





Отправить запрос
Анализ пробы в цехе

Внедрение полностью автономных и автоматизированных аналитических комплексов c целью сооответствия  требованиям к качеству готовой продукции и к оперативности аналитического контроля на всех стадиях технологического процесса.
Подробнее...

В условиях интенсификации процессов выплавки и внепечной обработки стали, возрастает роль автоматизированных систем аналитического контроля состава металла и шлака. Такие автономные лаборатории можно устанавливать непосредственно на участках вблизи производственных мощностей. В отсутствие закрытого помещения на производстве автоматизированную систему устанавливают в транспортируемый, защищенный контейнер с внутренним климат-контролем.

Использование автономных аналитических комплексов дает следующие преимущества:

  • улучшение надежности анализа за счет устранения ошибок, связанных с человеческим фактором, и улучшения воспроизводимости и точности получаемых результатов;
  • устранение влияния на результаты субъективных факторов, например, навыков работающего оператора;
  • увеличение производительности;
  • сокращение времени получения результатов (при одновременном увеличении общего количества анализируемых проб) и снижения стоимости анализа каждой пробы;
  • увеличение пропускной способности оборудования;
  • снижение стоимости анализа за счет устранения ручного труда.

Сотрудничество с проектными организациями позволяет нам гармонично вписывать автоматизированные комплексы аналитического контроля в общую схему технологической линии сталеплавильного производства.

С 2004 г. ГК Термо Техно установила 17 контейнерных лабораторий в России и Украине.

  • Выбор систем пробоподготовки
  • Время анализа менее 2 минут
  • Минимальное обслуживание
  • Возможность дистанционного управления
Отправить запрос
CT-MINI

Оригинальный аппарат для контроля качества пластика, керамики и металлов с минимальной потребностью в площади. Данный 3D КТ-аппарат от компании представляет собой лабораторный микротомограф, обеспечивающий отличные результаты КТ в реальном времени.

Отправить запрос
CT-LAMINO

Система «СT-LAMINO» является идеальной системой рентгеновского 3D контроля сборки печатных плат размером до 355 мм х 355 мм. В аппарате применяется последняя разработка программного обеспечения реконструкции Фраунгофера.

Отправить запрос
Плавильные печи

Печи могут быть изготовлены любого размера или конфигурации и могут работать на сжиженном газе, природном газе, электричестве, дизельном топливе
Подробнее...

Отправить запрос
NEXUS 605U

Универсальный твердомер
Подробнее

Отправить запрос
Холодный прокат

Системы предназначены для измерения толщины, продольного профиля, скорости, температуры металла для станов холодной прокатки (Реверсивные, Станы тандем, Одиночные, Дрессировочные и т.д.)
Подробнее...

Измерения:

  • Профиль толщины в поперечном направлении полосы
  • Быстрое управление профилем толщины по длине полосы
  • Разнотолщинность по краям и в центре полосы
  • Утонение полосы
.Отправить запрос
SMARTLAM 2.0

Ручной шлифовально-полировальный станок для использования с приводными кругами Ø 250 - 300 мм
Подробнее...

Отправить запрос
VERZUS 750 U

Универсальный твердомер<br>
Подробнее...

Отправить запрос
Золото и драгметаллы

Определение содержания элементов в драгоценных металлах и ювелирных сплавах экспресс методами, автоматизация производственных лабораторий
Подробнее...

  • Определение содержания элементов в драгоценных металлах и ювелирных сплавах экспресс-методами
  • Определение драгоценных металлов в отходах ювелирного производства и ломе
  • Оснащение пробирных лабораторий промышленными печами: обжиговыми, плавильными, купеляционными и муфельными. Снабжение расходными материалами: тигли, флюсы и т.п.
  • Сушка концентратов и выплавка слитков в технологической комнате пробирной лаборатории
  • Автоматизация производственных лабораторий
В ГК «Термо Техно» проработаны возможные направления лабораторной автоматизации для ЗИФ
Подготовка проб к спектральному анализу
Подготовка проб к анализу методами «мокрой химии»

Автоматизированные комплексы для подготовки проб к анализу методами мокрой химии в соответствии с методиками отраслевых институтов и ГОСТ позволяют реализовать в автоматическом режиме большинство ручных операций мокрой химии с дальнейшим выполнением спектрального анализа различными методами (AA, ICP, MS и др).

Особенностями системы, состоящей из блоков, является наличие весового дозирования реагентов, контролируемой температуры разложения, точного отсчета времени разложения, специализированного программного обеспечения.

Автоматизированные блоки (4 единицы) подготовки проб системы NUCOMAT для анализа с атомно-абсорбционным окончанием работают в аккредитованной Пробирно-аналитической лаборатории одного из наших Заказчиков в соответствии с отраслевыми методиками ОАО «Иргиредмет».

В основу работы двух идентичных блоков (№1 и №4) заложены методики МА ИАЦ-43-2004 «Определение массовых долей золота и серебра в пробах руд золотосодержащих и продуктов их переработки пробиррым методом и массовых долей золота пробирно-атомно-абсорбционным методом».



В блоке № 2 реализованы 2 методики:

  • МА ИАЦ-44-2005 «Определение массовых долей серебра в пробах руд золотосодержащих и продуктов их переработки атомно-абсорбционным методом»
  • МА ИАЦ-49-2005 «Методика определения массовых долей меди в пробах руд золотосодержащих и продуктов их переработки атомно-абсорбционным методом»

Блок выполняет следующие операции:

  • Взятие навески пробы
  • Растворение в смеси кислот с перемешиванием растворов
  • Фильтрация
  • Доведение раствора до необходимого объема
  • Автоматическая мойка колб, участвующих в анализе



В блоке № 3 реализована методика МА ИАЦ-46-2004 «определение массовых долей золота и серебра в пробах золотосодержащих ионнообменных смол и активированных углей атомно-абсорбционным методом».

Блоки работают с агрессивными средами. Все детали выполнены из кислотостойких материалов. Наличие вентиляции (общей и специализированной для камеры кислотного разложения) исключают воздействие паров кислот на персонал и оборудование лаборатории.

Полностью исключено изменение порядка движения проб, т.к. расположение выходных треев с пробирками в точности соответствует расположению образцов на входе.

Комплекс управляется русифицированным ПО Robin. Инженер-аналитик имеет возможность самостоятельно изменить параметры выполнения анализа, создать новую методику выполнения анализа, исходя из технических возможностей блоков. Анализ подготовленных растворов производится на атомно-абсорбционном спектрометре с автоматическими делюторами и автосапдерами.

Видеоматериалы можно посмотреть на нашем канале Youtube здесь

Регистрация проб и выдача результатов анализов производится в системе ЛИМС «АИСТ», разработанной нашими специалистами.

Спектральный анализ

Компоненты системы:

  • Терминал регистрации
  • Магазин приема проб
  • Робот
  • Тигельная печь
  • Дозатор шихты
  • Сепаратор
  • Автоматическая мельница
  • Автоматический пресс
  • Фрезерный станок
  • Система аспирации
  • ОЕ-спектрометр
  • РФА спектрометр
Пробирный анализ с завершающим анализом оптико-эмиссионным методом





Отправить запрос
Макротемплетная лаборатория

Травление темплетов безопасно и экологически чисто. Очистка и нейтрализация вредных кислотных испарений являются необходимыми условиями безопасности труда персонала.
ГК Термо Техно предлагает решения для автоматизация горячего и холодного способов травления.
Подробнее...

Cовременные линии электролитического травления в слабоконцетрированном 20% растворе соляной кислоты при комнатной температуре.

Наши «горячие» линии входят в состав Макротемплетной лаборатории, и отличаются:

  1. экологической безопасностью
  2. отсутствием вредного воздействия кислотных испарений
  3. улучшенной производительностью за счет автоматизации процессов.

Макротемплетная лаборатория — это комплекс оборудования, который состоит из линии с системами очистки и нейтрализации, из оборудования для изготовления и подготовки темплетов, ленточно-пильных, фрезерных, плоско-шлифовальных станков, а также средств транспортировки темплетов.

Как выбрать подходящий Вашему предприятию вид управления линией травления?

По видам управления линии травления подразделяются на ручные, полуавтоматические и автоматические.

Основной критерий выбора вида управления — количество темплетов в сутки, т.е. загруженность установки.

В исследовательских лабораториях НИИ, где процесс травления является единичным и используются темплеты небольших размеров, вполне достаточно травильной установки с ручным управлением. При этом используется не более трех ванн: ванна обезжиривания — нейтрализации, ванна травления, ванна промывочная. Нагрев и поддержания заданной температуры рабочего раствора в ванне травления и ванне нейтрализации будет происходить автоматически. Перемещение темплета из ванны в ванну производится лаборантом вручную в специальной корзине. Устанавливаются небольшие по производительности нейтрализатор и скруббер, и мы получаем полноценный комплекс для контроля темплетов.

На предприятиях, в контрольных лабораториях, применяются полуавтоматические и автоматические установки травления.

Автоматическая установка травления

В Автоматических установках травления полностью автоматизирован весь технологический процесс. Обязанности оператора заключаются в следующем: подвести корзину с загруженными в нее темплетами к стойке забора, ввести технологическую программу, запустить линию в работу.

Перед запуском, автоматическая контрольная программа проверяет работоспособность всех блоков и систем. Если все исправно — линия запускается. При обнаружении неисправности на табло управления выводится причина, и до устранения неполадки оператор линию не запустит.

После окончания процесса оператор забирает корзину с протравленными, промытыми и высушенными темплетами и перемещает ее в помещение для контроля темплетов.

Технологическая ванна

Установка выполнена в одну линию. На металлическом каркасе, покрытом химически стойкой краской, устанавливаются ванны, изготовленные из химически стойких полимеров. Ванны, где требуется нагрев растворов, оборудованы электрическими нагревателями, термодатчиками для контроля и поддержания заданной температуры. Все ванны, где применяются рабочие, промывочные, нейтрализующие растворы оборудованы датчиками уровня для контроля от перелива в момент погружения корзины с темплетами. Основные технологические ванны оборудованы автоматическими крышками с пневмоприводом, которые открываются только в момент нахождения над ванной короба тельфера. Принудительно открыть ванну можно только в режиме "наладка", который при этом является еще и коробом вытяжной вентиляции и борто-отсосами. Такая система полностью исключает попадание кислотных испарений в помещение лаборатории. Верхняя система вентиляции и борто-отсосы соединены полимерными трубопроводами с системой очистки испарений (скруббером). Ванна горячего травления выполнена из pvdf.

Ванна-сушка оборудована калорифером - электрическим или водяным. Система автоматического поддержания уровня в технологических ваннах состоит из емкостей с рабочими растворами, пневмонасосов, системой трубопроводов, и датчиков уровня. Линия травления оборудована системой насосов, перекачивающих отработанные растворы в систему нейтрализации. Емкости с концентрированными растворами в канистрах, предназначенными для приготовления рабочих растворов, перемещаются оператором на специальной тележке, оборудованной химически стойкими насосами, шлангами и быстросъемными соединениями. Этот способ транспортировки исключает попадание испарений и непосредственно самой кислоты во время перекачивания в лабораторию.

Полуавтоматическая линия

Полуавтоматическая линия применяется в лабораториях предприятий с количеством темплетов в сутки не более 100 и размером не более 200х200мм. Может комплектоваться 1 или 2 ваннами травления. Отличие от автоматической в следующем: управление тельфером при переносе корзин с темплетами из ванны в ванну осуществляется непосредственно оператором. Нагрев раствора, поддержания температуры, уровня в ваннах травления осуществляется автоматически. Линия оборудована проточным водонагревателем для подачи горячей воды в ванну обезжиривания и нейтрализации и промывочной ванной из полипропилена с проточным нагревателем и ручным душем. Полуавтоматическая линия травления темплетов полностью изготовлена из химически стойких полимеров, закрепленных на металлическом каркасе, покрытом химически стойкой краской.

Установка нейтрализации отработанного раствора является полностью автоматической, что дает возможность получать высокую степень нейтрализации кислотных растворов и отделения твердых примесей. Контроль за плотностью очищаемого раствора осуществляется при помощи встроенных рН датчиков. После процесса ней трали заци и очищенный рабочий раствор сливается в канализацию, не в о з дей с т в у я вредными примесями на окружающую среду.

Система очистки кислотных испарений (скруббер)

При горячем травлении, одной из основных проблем являются кислотные испарения в результате довольно высокой температуры травления. Для очистки воздуха от кислотных испарений и для предотвращения попадания вредных веществ в атмосферу, мы применяем систему очистки скруббер. Система очистки скруббер состоит из вытяжного вентилятора из химически стойкого полимера, непосредственно самого скруббера, и емкости для нейтрализующего раствора. Емкость оборудована датчиком рН, который контролирует кислотность раствора и при превышении заданного норматива, включает насос. Насос перекачивает загрязненный раствор в нейтрализатор, и после этого емкость заполняется новым раствором. Скрубберы могут быть различного объема и производительности: от небольших встраиваемых в вытяжной шкаф до установок для автоматических линий травления с высокой производительностью. Степень очистки кислотных испарений остается высокой, в независимости от объема, и соответствует последним нормативам по содержанию примесей.

Для контроля темплетов применяется контрольный комплект, который состоит из штатива с подвижным столиком с фотоаппаратом, компьтером, принтером и программой анализа изображения темплетов. Программа анализа позволяет проработать и просчитать дефекты, архивировать данные и передать эти данные специалистам.

Для снятия серного отпечатка по методу Баумана поставляется специальный стол из РР, в который встроены ванны для растворов. Каждая ванна оборудована борто-отсосами, кранами подачи воды, крышками, системой насосов для перекачки использованных кислот и сточных вод из установки по изготовлению серных отпечатков в установку для нейтрализации. Если требуется отдельно собирать раствор, содержащий драгметалл, то ванны оснащаются системой контроля слива. При отсутствии под ванной сборной емкости, слив не откроется. В комплект входит вентиляционный шкаф из pp и система вытяжки, в которую входит высокопроизводительный радиальный вентилятор, соединный с системой воздуховодов скруббера.


Отправить запрос
Анализ пробы в технологическом процессе

Непрерывный анализ химического состава цемента, строительных смесей, гипса на ленте конвейера.
Подробнее...

Поточные анализаторы "CB OMNI FUSION" производства Thermo Fisher Scientific предназначены для непрерывного контроля качества материала на ленте конвейера, что позволяет управлять производственным процессом в режиме реального времени. В основу заложен принцип мгновенной гамма–нейтронного активации (PGNAA) или импульсной активации быстрыми и тепловыми нейтронами (PFTNA). Используются в производстве цемента и других отраслях. Устанавливается на новый или имеющийся ленточный конвейер и анализирует весь проходящий поток материала, исключая ошибки и затраты, связанные с отбором и подготовкой проб.


Основные характеристики:

  •  В качестве источника может быть использован как изотоп Cf-252 (PGNAA), так и нейтронный генератор (PFTNA)
  •  От 1 до 4 высокопроизводительных детекторов увеличенного объема
  •  Модульная конструкция, упрощающая монтаж анализатора, строительные работы не требуются
  •  Установка на существующем конвейере не требует его разрезания
  •  Ширина транспортера от 0.6 м до 1.8 м
  •  Изменяемая высота туннеля анализатора позволяет адаптировать анализатор к различным условиям производственного процесса
  •  Автоматическая компенсация обеспечивает постоянную точность независимо от меняющейся нагрузки на ленту
  •  Встраивается в систему управления предприятия
  •  Конфигурируемое под задачи заказчика управляющее программное обеспечение Omni View HMI
  •  Средства автоматической и удаленной диагностики

Система CB OMNI FUSION в режиме реального времени измеряет и выводит данные о содержании:

  • SiO2, Al2O3 , Fe2O3, CaO, MgO, K2O, Na2O, SO3, TiO2, Mn2O3, Cl и др.
  • Влажности

CB OMNI FUSION рассчитывает:

  • Коэффициент насыщения известью
  • Силикатный модуль
  • Соотношение алюминий-железо
  • Потери при прокаливании
  • C3S
  • C2S
  • C3A
  • C4AF
  • Общая щелочность
  • Влажность
  • Индекс спекаемости
  • Коэффициент спекаемости
  • Общие формулы качества (определяются заказчиком)

Область применения

Обычно используются на цементных заводах и заводах по производству строительных материалов в следующих целях:

  • Управление процессом подготовки запасов сырья перед смешиванием
  • Управление процессом пропорционального смешивания сырья перед помолом
  • Управление качеством сырьевой муки

Поточный анализатор элементов «CB OMNI FUSION» обеспечивает надежные и точные результаты измерений и формирует однородную сырьевую смесь, что, в свою очередь, увеличивает производительность печи и снижает производственные затраты.

Преимущества:

  • Стабилизация качества клинкера
  • Повышение производительности печи
  • Сокращение простоя печи
  • Снижение энергопотребления благодаря оптимизации процесса обжига
  • Увеличение срока службы огнеупоров (футеровки печи)
  • Увеличение срока службы карьера
  • Минимизация расхода дорогостоящих добавок

Подробнее с методами PGNAA и PFTNA можно ознакомиться здесь

Отправить запрос
Добыча и переработка золота и благородных металлов

Комплектация пробирно-аналитических лабораторий (ПАЛ) измерительным, подготовительным и вспомогательным оборудованием, в т.ч. автоматизация пробирного анализа, автоматизация опробования и аналитического контроля на ЗИФ, автоматизация головного опробования дробленой руды
Подробнее...

В последнее десятилетие намечается отчетливая тенденция ввода в эксплуатацию месторождений с низкими содержаниями золота в руде (1 грамм на тонну и менее), прибыльность разработки которых, достигается только при больших объемах переработки (миллионы тонн в год). Необходимый объем геологического и технологического опробования и анализа проб для золотоизвлекательных фабрик (ЗИФ) - таких месторождений чрезвычайно высок и составляет более сотни тысяч проб в год.  Не менее высок и объем анализируемых проб эксплуатационной геологоразведки. В результате этого, суточная нагрузка на аналитическую лабораторию как правило превышает 500 проб/сутки. Принимая во внимание удаленность золотодобывающих предприятий и сезонный характер их снабжения, а также дефицит квалифицированных кадров в районах Сибири и ДВ, наилучшим выходом является автоматизация процессов аналитического контроля.

ГК Термо Техно разработаны решения наиболее актуальных на ЗИФ задач:

  • Комплектные пробирно-аналитические лаборатории (ПАЛ) с измерительным, подготовительным и вспомогательным оборудованием, в т.ч. автоматическим пробирным анализом
  • Автоматизация опробования и аналитического контроля на ЗИФ
  • Автоматизация головного опробования дробленой руды

Для ПАЛ предлагаются следующие типовые решения:

  • Автоматизированная система пробоподготовки
  • Автоматизированная система пробирной плавки с оптико-эмиссионным окончанием (ARL iSpark 8860) и роботизированной системой для управления образцами SMS 2500 для оптико-эмиссионого спектрометра ARL iSpark 8860
  • Система штрих-кодирования
  • Система автоматического разложения, подготовки проб и (ИСП-АЭС) анализа Nucomat

Для автоматизации опробования и аналитического контроля на ЗИФ предлагаются следующие решения:

  • Автоматический отбор и подготовка представительных проб
  • Транспортировка проб в лабораторию

Для головного опробования руды предлагаются следующие решения:

  • Автоматизированный отбор проб с конвейера
  • Автоматизированное опробование на пересыпе
  • Опробование по ГОСТ 14180-80 (Руды и концентраты цветных металлов. Методы отбора и подготовки проб для химического анализа и определения влаги) или ISO
  • Автоматическое формирование укрупненных (сменных, суточных) проб
  • Возврат сокращенного материала пробы на конвейер
Отправить запрос
Ферросплавы и шлаки

Анализ химического и фазового состава ферросплавов и шлака, анализ низких концентраций S, P, C
Подробнее...

  • Анализ химического состава  ARL 9900 , ARL OPTIM’X, ARL QUANT’X
  • Анализ фазового состава Серия ARL EQUINOX
  • Анализ S и P в низких концентрациях ARL OPTIM’X
  • Возможность определения содержания углерода
  • Пробоподготовка Herzog HSM-100  и НТР-40
Отправить запрос
CT-XPRESS

Аппарат последнего поколения в полной мере соответствует требованиям вашей зуботехнической лаборатории.

Отправить запрос
Поточные анализаторы CB OMNI FUSION

Непрерывный анализ химического состава и качества сырья на ленте конвейера
Подробнее....

Поточные анализаторы "CB OMNI FUSION" производства Thermo Fisher Scientific предназначены для непрерывного контроля качества материала на ленте конвейера, что позволяет управлять производственным процессом в режиме реального времени. В основу заложен принцип мгновенной гамма–нейтронного активации (PGNAA) или импульсной активации быстрыми и тепловыми нейтронами (PFTNA). Используются в производстве цемента и других отраслях. Устанавливается на новый или имеющийся ленточный конвейер и анализирует весь проходящий поток материала, исключая ошибки и затраты, связанные с отбором и подготовкой проб.


Основные характеристики:

  •  В качестве источника может быть использован как изотоп Cf-252 (PGNAA), так и нейтронный генератор (PFTNA)
  •  От 1 до 4 высокопроизводительных детекторов увеличенного объема
  •  Модульная конструкция, упрощающая монтаж анализатора, строительные работы не требуются
  •  Установка на существующем конвейере не требует его разрезания
  •  Ширина транспортера от 0.6 м до 1.8 м
  •  Изменяемая высота туннеля анализатора позволяет адаптировать анализатор к различным условиям производственного процесса
  •  Автоматическая компенсация обеспечивает постоянную точность независимо от меняющейся нагрузки на ленту
  •  Встраивается в систему управления предприятия
  •  Конфигурируемое под задачи заказчика управляющее программное обеспечение Omni View HMI
  •  Средства автоматической и удаленной диагностики

Система CB OMNI FUSION в режиме реального времени измеряет и выводит данные о содержании:

  • SiO2, Al2O3 , Fe2O3, CaO, MgO, K2O, Na2O, SO3, TiO2, Mn2O3, Cl и др.
  • Влажности

CB OMNI FUSION рассчитывает:

  • Коэффициент насыщения известью
  • Силикатный модуль
  • Соотношение алюминий-железо
  • Потери при прокаливании
  • C3S
  • C2S
  • C3A
  • C4AF
  • Общая щелочность
  • Влажность
  • Индекс спекаемости
  • Коэффициент спекаемости
  • Общие формулы качества (определяются заказчиком)

Область применения

Обычно используются на цементных заводах и заводах по производству строительных материалов в следующих целях:

  • Управление процессом подготовки запасов сырья перед смешиванием
  • Управление процессом пропорционального смешивания сырья перед помолом
  • Управление качеством сырьевой муки

Поточный анализатор элементов «CB OMNI FUSION» обеспечивает надежные и точные результаты измерений и формирует однородную сырьевую смесь, что, в свою очередь, увеличивает производительность печи и снижает производственные затраты.

Преимущества:

  • Стабилизация качества клинкера
  • Повышение производительности печи
  • Сокращение простоя печи
  • Снижение энергопотребления благодаря оптимизации процесса обжига
  • Увеличение срока службы огнеупоров (футеровки печи)
  • Увеличение срока службы карьера
  • Минимизация расхода дорогостоящих добавок

Подробнее с методами PGNAA и PFTNA можно ознакомиться здесь

Отправить запрос
Купеляционные печи

Печи были разработаны для процесса купеляции
Подробнее...

Отправить запрос
ARL PERFORM’X

Спектрометр последовательного рентгенофлюоресцентного анализа ARL PERFORM’X компании Thermo Scientific представляет собой усовершенствованную платформу для быстрого и точного анализа всех элементов от Be до U как твердых, так и жидких образцов
Подробнее...

<p><ul>
    <li>Последовательный  спектрометр</li>
    <li>Анализ элементов от Be до U</li>
    <li>Анализ твердых, жидких и порошковых проб</li>
    <li>Широкий динамический диапазон (от уровней ppm до 100%)</li>
    <li>Анализ целой поверхности образца, ее сегментов или отдельных точек</li>
    <li>Быстрые и простые анализы ранее неизвестных образцов с помощью усовершенствованных программных пакетов</li>
</ul></p>Отправить запрос
NEXUS 7700

Универсальный твердомер.
Подробнее...

Отправить запрос
ARL™ easySpark™

Оптико-эмиссионный спектрометр последнего поколения на основе CCD матрицы

Отправить запрос
Технологическая линия

Бесконтактное измерение толщины на технологических линиях
Подробнее...

Измерение толщины полосы на технологических линиях:

  • Инспекционные линии
  • Линии отжига
  • Линии продольной/поперечной резки
  • Линии размотки
  • Линии травления
  • Прочие
Отправить запрос
PRESSLAM 1.1

Автоматический пневматический пресс для горячей запрессовки
Подробнее...

Отправить запрос
SMARTLAM 3.0

Автоматический программируемый шлифовально-полировальный станок с индивидуальным усилием с приводными кругами Ø 200 - 300 мм
Подробнее...

Отправить запрос
NEMESIS 9100RS

Твердомер по Роквеллу, Супер-роквеллу, Бринеллю
Подробнее...

Отправить запрос
Размер пор и удельная поверхность

Автоматизированный поромер, основанный на принципе эталонной капиллярной порометрии. После подготовки пакета из образцов и стандартов прибор производит все процедуры измерения интегральной порограммы в автоматизированном режиме. Метод с успехом применяется для исследования катализаторов, электродов с развитой поверхностью, адсорбентов, фильтрующих материалов, строительных материалов и т.д.
Подробнее...

Отправить запрос
Расходные материалы для оборудования LAM PLAN

Расходные материалы включают в себя: отрезные диски, материалы для горячей запрессовки, алмазные шлифовальные диски Cameo Platinium, диски для предварительного полирования Cameo Gold и Silver, шлифовальная бумага, сукна для полирования, алмазные суспензии NEODIA, суспензии для финального полирования. Подробнее...

Отрезные диски


Отрезные диски Lam Plan разработаны на основе высококачественного абразива и связующего, что позволяет достичь высокого качества реза. Уровень качества реза позволяет Вам сократить расходы на шлифовано-полировальные материалы и в ряде случаев позволяет сразу проводить анализ структуры образца.

Материалы для горячей запрессовки

Преимущество горячей запрессовки заключается в том, что термореактивные компаунды имеют очень высокую твердость, которую невозможно достичь при холодной заливке.

Алмазные шлифовальные диски Cameo Platinium

Диски с алмазным напылением для предварительного шлифования образцов. Диски Cameo Platinium выпускаются пяти видов, соответствуют зернистости от 80 до 1200, в двух вариантах крепления на магнитной и самоклеющейся основе.

Диски для предварительного полирования Cameo Gold и Silver

Диски с алмазным напылением для предварительного полирования образцов. Диски Cameo Gold и Silver заменяют множество шкурок зернистостью от 400-1200. Диск Cameo Silver применяется для обработки материалов твердостью ≥ 200 HV. Диск Cameo Gold для обработки сталей и цветных металлов. Диски выпускаются в двух вариантах крепления на магнитной и самоклеющейся основе.

Шлифовальная бумага

Шлифовальная бумага изготовлена на основе карбида кремния. Зерно шлифовальной бумаги в соответствии с европейскими стандартами варьируется от 80 до 4000 единиц. Шлифовальная бумага выпускается на самоклеющейся основе и классическая (крепится на станок с помощью прижимного кольца).

Сукна для полирования

Одним из важных моментов является правильный выбор полировального сукна. Мы предлагаем полный спектр полировальных сукон, специально предназначенных для подготовки металлографических шлифов. Выпускаются сукна всех стандартных диаметров с различными вариантами крепления на шлифовально-полировальный станок. Сукна Lam Plan обеспечивают высокий уровень съема материала и помогают достичь получения высококачественных металлографических шлифов.

Алмазные суспензии NEODIA

Безопасные для пользователя и окружающей среды алмазные суспензии на водной и масляной основе с оптимальной вязкостью и текучестью, доступны в монокристаллическом и поликристаллическом вариантах. Все алмазы в этих суспензиях четко оттарированы, что позволяет добиться высокого уровня качества полировки. Выпускаются суспензии различной микронности от ¼ до 14 мкм.

Суспензии для финального полирования

Суспензии на основе оксида алюминия и оксида кремния, применяются на этапе финальной полировки металлографических образцов, имеют размер абразива 0,05 мкм.

Отправить запрос
Turbiscan AGS

Автоматизированная версия Turbiscan LAB для долговременного исследования устойчивости большого количества образцов (до 54). Состоит из прибора Turbiscan LAB, термостата, разделенного на 3 отсека с независимо задаваемыми температурами, и манипулятора, по заданной программе переносящего образец из термостата в прибор для снятия скана и возврата образца обратно в термостат.<br>
Подробнее...

Отправить запрос
TP 20 / 40 / 60: Ручной пресс

Ручной гидравлический пресс
Подробнее...

Отправить запрос
TP 20 E: Полуавтоматический пресс

Ручной гидравлический пресс
Подробнее...

Отправить запрос
Turbiscan Tower

Прибор линейки Turbiscan, рассчитанный на 6 образцов. Включает все возможности приборов Turbiscan LAB, а также проведения измерений в более широком диапазоне температур (от +4°С до +80°С) и повышенным разрешением сканирующей головки (20 мкм).
Подробнее...

Отправить запрос
VST: Полуавтоматический отрезной станок

Полуавтоматический станок для подготовки образцов к спектральному или спектрографическому анализу
Подробнее...

HERZOG Herzog VST - это полуавтоматический станок для подготовки образцов к спектральному или спектрографическому анализу. Общее время, затрачиваемое на подготовку одной пробы от нажатия на кнопку "Старт" до извлечения образца, составляет около 10 секунд.

Отрезной диск разработан фирмой Herzog специально для этого станка и обеспечивает оптимальный режущий эффект. Этот диск может использоваться для резки образцов из всех типов сталей и чугунов (включая передельный чугун) независимо от твердости.

Пыль, образующаяся во время процесса резания, удаляется встроенной вытяжной вентиляцией. Система вентиляции оборудована фильтрами тонкой и грубой очистки.

Так же, всасываемый системой вентиляции воздух, охлаждает образец во время его обработки.

Модификации станка

VST – автоматический отрезной станок для конических образцов, 1 рез

VST/2S - автоматический отрезной станок для конических образцов, 2 реза

VST/SL - автоматический отрезной станок для цилиндрических образцов, 1 рез

VST/2S-SL - автоматический отрезной станок для цилиндрических образцов, 2 реза

Технические параметры

Сжатый воздух, атм. 6

Электропитание 3 фазы 400 В, 50 Гц, 10 кВт

Масса, кг ~ 700

Отправить запрос
HTP 40 / 60: Полуавтоматический пресс

Полуавтоматический гидравлический пресс
Подробнее...

Отправить запрос
VNU: Ручной отрезной станок

Cтанок с ручным управлением для резки стальных образцов
Подробнее...

HERZOG VNU - станок с ручным управлением для отрезки железных и стальных образцов. Станок позволяет точно отзрезать образцы за счет ручной подачи отрезного диска. Герметично закрывающаяся защитными кожухом зона резки обеспечивает максимальную безопасность и минимальное пылеобразование. К отличительным особенностям станка можно отнести: различные устройства крепления образцов разной формы (в том числе и конусной), простоту управления, минимальный нагрев поверхности резания за счет жидкостного охлаждения.

Два варианта комплектации станка: с дисками 300мм(VNU300) и 400мм(VNU400).

Технические данные VNU300 (VNU400)

Мощность: 11кВт (15кВт)

Скорость вращения: 5100об/мин (3800об/мин)

Диаметр отрезных дисков: 300мм (400мм)

Масса: 550кг (685кг)

Отправить запрос
HSA: Станок с ручным управлением для обрубания «хвостов»

Стандартный станок для обрубания «хвостов» в сталелитейной промышленности<br>
Подробнее...

Отправить запрос
HS-CF: Автоматический отрезной и фрезерный станок

Интегрированное решение для резки и фрезерования - компактность и эффективность для пробоподготовки в сталелитейной промышленности
Подробнее...

Отправить запрос
Травление Темплетов

Комплекс оборудования, который состоит из линии с системами очистки и нейтрализации, из оборудования для изготовления и подготовки темплетов, ленточно-пильных, фрезерных, плоско-шлифовальных станков, а также средств транспортировки темплетов

Принимая во внимание ужесточающиеся требования по технике безопасности, экологической безопасности и экономии энергии, вопрос о новом подходе к травлению темплетов становится все более насущным. В настоящее время, на большинстве предприятий применяется горячее травление в 50% растворе соляной кислоты при температуре 60—80 градусов. Очистка и нейтрализация вредных кислотных испарений являются необходимыми условиями безопасности труда персонала.

Существует два способа травления — холодный и горячий. Термо Техно предлагает решения для обоих способов. Одно из возможных «холодных» решений — современные линии электролитического травления в слабоконцетрированном 20% растворе соляной кислоты при комнатной температуре.

Наши «горячие» линии входят в состав Макротемплетной лаборатории, и отличаются:

  1. экологической безопасностью
  2. отсутствием вредного воздействия кислотных испарений
  3. улучшенной производительностью за счет автоматизации процессов.

Макротемплетная лаборатория — это комплекс оборудования, который состоит из линии с системами очистки и нейтрализации, из оборудования для изготовления и подготовки темплетов, ленточно-пильных, фрезерных, плоско-шлифовальных станков, а также средств транспортировки темплетов.

Как выбрать подходящий Вашему предприятию вид управления линией травления?

По видам управления линии травления подразделяются на ручные, полуавтоматические и автоматические.

Основной критерий выбора вида управления — количество темплетов в сутки, т.е. загруженность установки.

В исследовательских лабораториях НИИ, где процесс травления является единичным и используются темплеты небольших размеров, вполне достаточно травильной установки с ручным управлением. При этом используется не более трех ванн: ванна обезжиривания — нейтрализации, ванна травления, ванна промывочная. Нагрев и поддержания заданной температуры рабочего раствора в ванне травления и ванне нейтрализации будет происходить автоматически. Перемещение темплета из ванны в ванну производится лаборантом вручную в специальной корзине. Устанавливаются небольшие по производительности нейтрализатор и скруббер, и мы получаем полноценный комплекс для контроля темплетов.

На предприятиях, в контрольных лабораториях, применяются полуавтоматические и автоматические установки травления.

Автоматическая установка травления

В Автоматических установках травления полностью автоматизирован весь технологический процесс. Обязанности оператора заключаются в следующем: подвести корзину с загруженными в нее темплетами к стойке забора, ввести технологическую программу, запустить линию в работу.

Перед запуском, автоматическая контрольная программа проверяет работоспособность всех блоков и систем. Если все исправно — линия запускается. При обнаружении неисправности на табло управления выводится причина, и до устранения неполадки оператор линию не запустит.

После окончания процесса оператор забирает корзину с протравленными, промытыми и высушенными темплетами и перемещает ее в помещение для контроля темплетов.

Установка выполнена в одну линию. На металлическом каркасе, покрытом химически стойкой краской, устанавливаются ванны, изготовленные из химически стойких полимеров. Ванны, где требуется нагрев растворов, оборудованы электрическими нагревателями, термодатчиками для контроля и поддержания заданной температуры. Все ванны, где применяются рабочие, промывочные, нейтрализующие растворы оборудованы датчиками уровня для контроля от перелива в момент погружения корзины с темплетами. Основные технологические ванны оборудованы автоматическими крышками с пневмоприводом, которые открываются только в момент нахождения над ванной короба тельфера. Принудительно открыть ванну можно только в режиме «наладка», который при этом является еще и коробом вытяжной вентиляции и борто-отсосами. Такая система полностью исключает попадание кислотных испарений в помещение лаборатории. Верхняя система вентиляции и борто-отсосы соединены полимерными трубопроводами с системой очистки испарений (скруббером). Ванна горячего травления выполнена из pvdf.

Ванна-сушка оборудована калорифером — электрическим или водяным. Система автоматического поддержания уровня в технологических ваннах состоит из емкостей с рабочими растворами, пневмонасосов, системой трубопроводов, и датчиков уровня. Линия травления оборудована системой насосов, перекачивающих отработанные растворы в систему нейтрализации. Емкости с концентрированными растворами в канистрах, предназначенными для приготовления рабочих растворов, перемещаются оператором на специальной тележке, оборудованной химически стойкими насосами, шлангами и быстросъемными соединениями. Этот способ транспортировки исключает попадание испарений и непосредственно самой кислоты во время перекачивания в лабораторию.

Полуавтоматическая линия

Полуавтоматическая линия применяется в лабораториях предприятий с количеством темплетов в сутки не более 100 и размером не более 200х200мм. Может комплектоваться 1 или 2 ваннами травления. Отличие от автоматической в следующем: управление тельфером при переносе корзин с темплетами из ванны в ванну осуществляется непосредственно оператором. Нагрев раствора, поддержания температуры, уровня в ваннах травления осуществляется автоматически. Линия оборудована проточным водонагревателем для подачи горячей воды в ванну обезжиривания и нейтрализации и промывочной ванной из полипропилена с проточным нагревателем и ручным душем. Полуавтоматическая линия травления темплетов полностью изготовлена из химически стойких полимеров, закрепленных на металлическом каркасе, покрытом химически стойкой краской.

Установка нейтрализации отработанного раствора является полностью автоматической, что дает возможность получать высокую степень нейтрализации кислотных растворов и отделения твердых примесей. Контроль за плотностью очищаемого раствора осуществляется при помощи встроенных рН датчиков. После процесса ней трали заци и очищенный рабочий раствор сливается в канализацию, не в о з дей с т в у я вредными примесями на окружающую среду.

Система очистки кислотных испарений (скруббер)

При горячем травлении, одной из основных проблем являются кислотные испарения в результате довольно высокой температуры травления. Для очистки воздуха от кислотных испарений и для предотвращения попадания вредных веществ в атмосферу, мы применяем систему очистки скруббер. Система очистки скруббер состоит из вытяжного вентилятора из химически стойкого полимера, непосредственно самого скруббера, и емкости для нейтрализующего раствора. Емкость оборудована датчиком рН, который контролирует плотность раствора и при превышении заданного норматива, включает насос. Насос перекачивает загрязненный раствор в нейтрализатор, и после этого емкость заполняется новым раствором. Скрубберы могут быть различного объема и производительности: от небольших встраиваемых в вытяжной шкаф до установок для автоматических линий травления с высокой производительностью. Степень очистки кислотных испарений остается высокой, в независимости от объема, и соответствует последним нормативам по содержанию примесей.

Для контроля темплетов применяется контрольный комплект, который состоит из штатива с подвижным столиком с фотоаппаратом, компьтером, принтером и программой анализа изображения темплетов. Программа анализа позволяет проработать и просчитать дефекты, архивировать данные и передать эти данные специалистам.

Для снятия серного отпечатка по методу Баумана поставляется специальный стол из РР, в который встроены ванны для растворов. Каждая ванна оборудована борто-отсосами, кранами подачи воды, крышками, системой насосов для перекачки использованных кислот и сточных вод из установки по изготовлению серных отпечатков в установку для нейтрализации. Если требуется отдельно собирать раствор, содержащий драгметалл, то ванны оснащаются системой контроля слива. При отсутствии под ванной сборной емкости, слив не откроется. В комплект входит вентиляционный шкаф из pp и система вытяжки, в которую входит высокопроизводительный радиальный вентилятор, соединный с системой воздуховодов скруббера.

Мы Вам рассказали об основных видах установок горячего травления. Каждая установка уникальна и изготавливается непосредственно под задачи заказчика, учитывая производительность, размеры помещения и другие факторы.

Отправить запрос
Пробирно-аналитическая лаборатория (ПАЛ)

Комплектация пробирно-аналитических лабораторий (ПАЛ) измерительным, подготовительным и вспомогательным оборудованием, в т.ч. автоматизация пробирного анализа

В последнее десятилетие намечается отчетливая тенденция ввода в эксплуатацию месторождений с низкими содержаниями драгметаллов в руде (1 грамм на тонну и менее), прибыльность разработки которых достигается только при больших объемах переработки (миллионы тонн в год). Необходимый объем технологического опробования и анализа проб для золотоизвлекательных фабрик (ЗИФ) - таких месторождений чрезвычайно высок и составляет более сотни тысяч проб в год.  Не менее высок и объем анализируемых проб эксплуатационной геологоразведки. В результате этого, суточная нагрузка на аналитическую лабораторию как правило превышает 500 проб. Принимая во внимание удаленность золотодобывающих предприятий и сезонный характер их снабжения, а также дефицит квалифицированных кадров в районах Сибири и ДВ, наилучшим выходом является автоматизация процессов аналитического контроля.

В ООО «Термо Техно» разработаны решения наиболее актуальных на ЗИФ задач:

  • Комплектные пробирно-аналитические лаборатории (ПАЛ) с измерительным, подготовительным и вспомогательным оборудованием, в т.ч. автоматическим пробирным анализом
  • Автоматизация опробования и аналитического контроля на ЗИФ;
  • Автоматизация головного опробования дробленой руды.

Для ПАЛ с большой загрузкой (более 100 000 проб в год) предлагаются следующие типовые решения.

При концентрациях золота в пробах более 1 г/т:

  • Автоматизированная система пробоподготовки
  • Автоматизированная система пробирной плавки
  • Автоматический фрезерный станок
  • Оптико –эмиссионный искровой спектрометр ARL4460FA
  • Роботизированная система для управления образцами SMS2500 для оптико-эмиссионого спектрометра ARL4460FA
  • Весы для контроля массы веркблея
  • Система штрих-кодирования

При концентрациях золота в пробах менее 1 г/т:

  • Автоматизированная система пробоподготовки
  • Автоматизированная система пробирной плавки
  • Система автоматического разложения, подготовки проб и (ИСП-АЭС) анализа Nucomat
  • Система штрих-кодирования

При бедных рудах (Au < 1 г/т) и богатых промпродуктах – сочетание двух вышеупомянутых комплектаций.

Для автоматизации опробования и аналитического контроля на ЗИФ предлагаются следующие решения:

  • Автоматический отбор и подготовка представительных проб
  • Транспортировка проб в лабораторию

Для головного опробования руды предлагаются следующие решения:

  • Автоматизированный отбор проб с конвейера
  • Автоматизированное опробование на пересыпе
  • Опробование по ГОСТ 14180-80 или ISO
  • Автоматическое формирование укрупненных (сменных, суточных) проб
  • Возврат сокращенного материала пробы на конвейер
Отправить запрос
Образцы для дрейфкоррекции

Комплексные работы по аудиту аналитического процесса предприятия с формированием рекомендаций по совершенствованию наиболее проблемных этапов – от пробоотбора до управления аналитической информацией

Проектирование и изготовление комплектов образцов для коррекции дрейфа рентгенофлуоресцентных спектрометров

Несвоевременное проведение коррекции дрейфа приборов, задействованных в технологическом контроле, может приводить к значительным убыткам за счет некорректного определения содержания целевого компонента. Так, при производстве железорудного концентрата с номинальным содержанием железа 62% нескомпенсированный дрейф прибора в 1% будет соответствовать реальной концентрации железа в 62.62%, что при производстве 100 000 тонн концентрата приведет к «потере» 1000 тонн концентрата и недополучению прибыли в размере 2 000 000 р. Для аналогичной ситуации на комбинатах, производящих концентраты цветных металлов, суммы недополученной прибыли возрастают на порядок за счет большей цены целевого компонента.

Не секрет, что подбор образцов для коррекции дрейфа (т.н. установочных проб, SUS) зачастую является сложной экспериментальной задачей. Теперь Вы можете перепоручить решение этой проблемы специалистам отдела научно-методической поддержки ООО «Термо Техно».

Предлагаемая услуга включает в себя:

  • Исследование реализованных на приборе Заказчика аналитических программ
  • Проектирование комплекта образцов с учетом требований стабильности свойств проб при длительной эксплуатации и минимизации количества установочных проб.
  • Производство заданного количества комплектов установочных проб (излучатели в виде боратных стекол, диспергированных в полимерах порошков и т.п.).
  • Разработка инструкции по инициализации установочных проб с учетом возможной коррекции дрейфа по спектрально близким каналам.

Несвоевременное проведение коррекции дрейфа является только одним из многих возможных источников систематических погрешностей в аналитическом процессе. Специалисты ООО «Термо Техно» проводят комплексные работы по аудиту аналитического процесса предприятия с формированием рекомендаций по совершенствованию наиболее проблемных этапов – от пробоотбора до управления аналитической информацией.

Подробнее об условиях предоставления услуг Вы можете узнать в отделе научно-методической поддержки ООО «Термо Техно».

Отправить запрос
Индивидуальное обучение

Обучение как на заводе-изготовителе, так и на территории Заказчика<br>
Подробнее...

Отправить запрос
STOE IPDS II

Монокристальный дифрактометр для определения структуры новых соединений
Подробнее...

Отправить запрос
HS-FF: Автоматический фрезерный станок

Фрезерование образцов стали и чугуна для оптико-эмиссионной спектроскопии
Подробнее...

HERZOG HS FF - автоматический фрезерный станок для обработки стальных и чугунных проб.

Обработку можно разделить на следующие три этапа:

  • Выбор фрезерной головки в зависимости от материала пробы
  • Однократное или многократное фрезерование пробы
    • с регулируемой заданной скоростью подачи
    • с регулируемой заданной скоростью доставки
    • с регулируемой заданной скоростью вращения
  • Охлаждение пробы

Свойства проб

Форма

  • Круглая, угольная, с лапками или без, без штыря
  • Проба должна иметь две параллельные боковые поверхности для надежного крепления в зажимном устройстве.
  • Другие формы проб по специальному заказу

Качество

  • фрезеруемость относительно плотности, жесткости и твердости
  • твердость max. 65 HRC

Размеры

Ширина/диаметр минимум 30 mm
максимум 60 mm
Высота минимум 7 mm
максимум 60 mm

Другие размеры по специальному заказу.

Отправить запрос
Пробоподготовка для геологов

При больших объемах геологоразведки (300 проб в сутки и более) целесообразно автоматизировать процесс пробподготовки. В качестве решения по автоматизации данного процесса, ГК Термо Техно предлагает автоматизированный комплекс пробподготовки производительностью до 15 керновых проб в час. Комплекс производит дробление проб, их сокращение и истирание до 150 меш (106 мкм).<br>
Подробнее...

Отобранные в результате геологоразведочных работ пробы (керновые, бороздовые, сколковые, шлиховые) анализируются на содержание полезных ископаемых. Перед анализом материал проб проходит несколько стадий подготовки (сушка, дробление, истирание) для получения гомогенной тонкозернистой аналитической пробы, готовой для дальнейшего элементного и/или фазового анализа.

Пробоподготовка – наиболее ответственная стадия работы с геологическим материалом. В случае неправильной подготовки данные анализа будут непредставительны, и пробу необходимо отбирать заново, что зачастую невозможно. Стандартная пробоподготовка производится вручную, требует многочисленного персонала, большой кубатуры помещений и мощной вентиляции для выполнений норм охраны труда. Контроль качества пробоподготовки производится также вручную, путем рассева материала проб на специальных ситах. Трудоемкость процесса и повсеместное влияние т.н. «человеческого фактора» приводят к тому, что на пробоподготовку приходится до 90% всех ошибок, связанных с анализом геологических проб.

При больших объемах геологоразведки (300 проб в сутки и более) целесообразно автоматизировать процесс пробподготовки. В качестве решения по автоматизации данного процесса, ГК Термо Техно предлагает автоматизированный комплекс пробподготовки производительностью до 15 керновых проб в час. Комплекс производит дробление проб, их сокращение и истирание до 150 меш (106 мкм).

При больших объемах геологоразведки (300 проб в сутки и более) целесообразно автоматизировать процесс пробподготовки. В качестве решения по автоматизации данного процесса, ГК Термо Техно предлагает автоматизированный комплекс пробподготовки производительностью до 15 керновых проб в час. Комплекс производит дробление проб, их сокращение и истирание до 150 меш (106 мкм).

Преимущества данного комплекса по сравнению с традиционной пробоподготовкой с аналогичной производительностью:

  • Численность персонала – 1 лаборант вместо 6 для ручного варианта;
  • 16 различных программ, задаваемых с пульта управления;
  • Контроль качества пробоподготовки – за счет автоматического взвешивания образца на каждой стадии процесса;
  • Занимает на 30% меньше площади по сравнению с ручным вариантом;
  • Требует один подвод вентиляции/пылеудаления вместо 8 у ручного варианта.

Для анализа геологических проб в арсенале ГК Термо Техно есть целый ряд приборов рентгенофлуоресцентного анализа (РФА) с дисперсией по энергиям и длинам волн производства ARL различной мощности и ценового диапазона – ARL Quant’X, Optim’X, Perform’X, 9900. Спектрометр 9900 может поставляться в конфигурации Workstation для одновременного элементного и рентгенофазового анализа.

Метод РФА обладает целым рядом преимуществ, делающим его применение эффективным именно для геологических образцов:

  • Сравнительно низкие пределы обнаружения (0,n ppm);
  • Неразрушающий метод;
  • Возможность анализа нескольких элементов одновременно;
  • Экспрессность и высокая производительность;
  • Высокая стабильность градуировочной характеристики (для вакуумных приборов);
  • Возможность анализа на одном приборе твердых, жидких проб и порошков;
  • Простая пробоподготовка (не требуется разложения проб в кислотах);
  • Низкие эксплуатационные расходы.
Отправить запрос
Контроль балланса металлов

Учет баланса металлов необходим для контроля технологии обогащения, учета товарной продукции, отчетности перед контролирующими органами. Уравнение баланса включает в себя количество полезного компонента, поставленного на фабрику с рудой, извлеченного в виде промпродуктов, отправленного в отвал в виде хвостов обогащения и нормативные потери. Подробнее...

Основные методические трудности с правильным подсчетом баланса связаны со следующими ситуациями:

  • Данные по «горе», ОФ и «хвостам» делают разные лаборатории в разное время по разным схемам;
  • Данные хранятся в разных базах или в бумажном виде;
  • Большая роль «человеческого фактора» в аналитическом контроле.

Как правило, наиболее проблемным является учет входящей на ОФ руды (головное опробование), т.к. оно требует отбора крупного материала большого объема и грамотной обработки и усреднения этого материала. Отобрать и обработать вручную десятки тонн в сутки проблематично, поэтому методически верно использовать автоматизированные системы головного опробования. ГК Термо Техно предлагает следующие решения для головного опробования:

  • Автоматизированное опробование с конвейера;
  • Автоматизированное опробование на пересыпе;
  • Опробование по ГОСТ 14180-80 или ISO;
  • Автоматическое формирование укрупненных (сменных, суточных) проб;
  • Возврат сокращенного материала на конвейер.

Для учета баланса промпродуктов и хвостов решения ГК Термо Техно применяются на всех стадиях аналитического и технологического контроля:

  • Опробование промпродуктов, хвостов каждой технологии обогащения;
  • Автоматизированный отбор рядовых проб, автоматическое сокращение, усреднение, автоматическое формирование на базе рядовых проб часовых, сменных, суточных;
  • Сушка проб (если необходимо);
  • Отправка проб пневмопочтой в ЦЗЛ на анализ;
  • Передача всех данных ОТК в ЛИМС;
  • Передача аналитических данных из ЛИМС в АСУТП для ручного или автоматического контроля параметров обогащения.

Основными организационными преимуществами, получаемыми ГОКом после внедрения автоматизации контроля баланса металлов, являются:

  • Сведение к минимуму человеческого фактора в аналитическом процессе;
  • Четкая прослеживаемость всех операций с пробами;
  • Автоматизация контроля качества;
  • Упрощение отчетности, в том числе финансовой;
  • Высокая степень надежности сохранности данных.
Отправить запрос
HAF/2: Полуавтоматический фрезерный станок

Herzog HAF/2 - полуавтоматический фрезерный станок для подготовки к анализу проб цветных металлов, предназначен для подготовки ровной воспроизводимой поверхности образцов
Подробнее...

Полуавтоматический фрезерный станок. Предназначен для подготовки образцов цветных металлов методом фрезерования поверхности. Может обрабатывать образцы различных форм (грибовидной, цилиндрической и др. форм) различных размеров (до 70мм). Имеет автоматическую подачу с точным контролем скорости подачи и глубины фрезерования. После завершения обработки фреза автоматически отводится для предотвращения повреждения поверхности образца. Для получения оптимального качества поверхности различных материалов скорость вращения фрезы может настраиваться. Станок может комплектоваться фрезерной головкой с 7 алмазными резцами или из карбида вольфрама.

  • Электропитание: 3 фазы 400В, 50 Гц, 1,5 кВт
  • Сжатый воздух: ~ 6 атм.
  • Частота вращения фрезы: от 2700 до 4400 об./мин.
  • Расход сжатого воздуха : 20 л/мин.
  • Размеры станка (Ш х Г х В): 720 х 650 х 1200 мм
  • Масса: 350 кг

Отправить запрос
HS-F 1000: Автоматический фрезерный станок

Стандартное решение для автоматизированной подготовки образцов — максимальное качество, надёжность и гибкость при минимальном времени обработки

Отправить запрос
HN-FF: Автоматический отрезной и фрезерный станок

Автоматический фрезерный станок для подготовки проб цветных металлов к анализу на оптических и рентгеновских спектрометрах
Подробнее...

Станки предназначены для полностью автоматизированной подготовки образцов. Автоматический процесс с программным контролем операций и улучшенной воспроизводимостью качества поверхности обеспечивает наилучшие результаты анализа. Можно запрограммировать до 9 программ с различными режимами обработки проб. Обрабатываемые образцы могут иметь форму цилиндра, диска или грибка диаметром от 6 до 70 мм. В процессе фрезерования пробы охлаждаются специальной жидкостью.

Обработка проб: вручную или автоматической системой проба устанавливается на приемный столик. После запуска станка проба автоматически центруется и зажимается.

Далее пробы обрабатываются следующим образом: на стенке HN-FF нижняя часть пробы фрезеруется на заданную глубину первой фрезой и затем второй фрезой проводится окончательная подготовки поверхности к анализу.

После окончания фрезерования готовая проба ставится на приемный столик и ее можно забрать из станка вручную или автоматической системой.

Для автоматической подачи проб на приемный столик станок можно укомплектовать специальными магазинами: Магазином карусельного типа на 10 или 20 проб или магазином спирального типа на 100 проб.

Дополнительно в комплекте могут поставляться система пневмопочты и устройства для подачи проб к станку и от станка к спектрометру: транспортные ленты; пневматические линейные транспортные системы; серво-линейные транспортные системы, а также держатели образцов (роботы; манипуляторы).

  • Электропитание: 400 B, 3 фазы, 6кВА, 50 Гц;
  • Размеры: 800х1030х1500мм;
  • Масса: 750 кг;
  • Кол-во программ: 9;
  • Время выполнения программы: примерно 60с.

Отправить запрос
Экспресс-контроль пульпы и оборотной воды

Для оперативного контроля компонентного состава жидкой фазы пульпы и оборотных вод обогатительных фабрик ГК Термо Техно предлагает аналитический роботизированный комплекс «Мокрая Химия»
Подробнее...

Оптимизация и автоматизация процесса флотационного обогащения полезных ископаемых требует оперативных и достоверных знаний о составе твердой и жидкой фаз входящих, выходящих и промежуточных продуктов. Основным недостатком известных аналитических методик, применяемых для анализа жидких фаз мокрого обогащения является очень большая их продолжительность: часы и сутки ( в случае комплексного анализа).

Для оперативного контроля компонентного состава жидкой фазы пульпы и оборотных вод обогатительных фабрик ГК Термо Техно предлагает аналитический роботизированный комплекс «Мокрая Химия», позволяющий в стандартной конфигурации круглосуточно и быстро (до нескольких раз в час) определять концентрации флотационных реагентов: органических собирателей и пенообразователей, неорганических депрессирующих или активирующих ионов, рН и общую щелочность в диапазонах, характерных для всех флотационных операций, включая анализ рабочих растворов флотореагентов.


Благодаря модульности построения комплекс может быть расширен либо модифицирован в соответствии с потребностями обогатительной фабрики.

Комплекс полностью автоматизирован и не требует присутствия высококвалифицированного контролирующего персонала. Задачей оператора комплекса является загрузка проб на приемный лоток аналитического комплекса, а также пополнение запаса расходных материалов, бумажных фильтров, вспомогательных растворов и газов.

Робот, расположенный внутри аналитического комплекса, выполняет всю необходимую подготовку проб к анализу: забирает колбы с пробами с поддона, проводит фильтрацию, разбавление, экстракцию, загружает подготовленные пробы в анализаторы, производит мойку и сушку использованной лабораторной посуды, и помещает ее на склад. Благодаря точной и быстрой работе робота и одновременности определения содержания различных компонентов производительность аналитического комплекса в десятки раз превышает производительность традиционного ручного анализа. Например, в цикле медной флотации 2 блока «Мокрая Химия» позволяют анализировать содержание трех различных органических реагентов собирателей в 250 проб жидкой фазы в сутки (более 12 проб в час).

Комплекс устанавливается в отдельном закрытом боксе с собственной системой вентиляции и контроля температуры, отделяющем его от воздействия атмосферы фабрики.


Компонентный состав жидкой фазы пульпы зависит от многих действующих факторов: вещественного состава руды, состава оборотной воды и кратности ее рециркуляции, реагентного режима, и др.,- изменяющихся в долгосрочной, среднесрочной и краткосрочной перспективах. Исходя из этого формируются задачи предлагаемого аналитического комплекса, например: концентрации собирателя, активаторов и депрессоров анализируются каждые 20 минут, а концентрация пенообразователя, общей щелочности и нефтепродуктов – несколько раз в смену.

В качестве примера влияния жидкой фазы пульпы на результаты флотационного обогащения можно привести периодически повторяющийся эффект «плывучки», возникающий из-за критически высоких содержаний остаточных реагентов, флотоактивных шламов и активирующих ионов в оборотной воде, накопившихся в результате многократной циркуляции воды в условиях замкнутого оборота. Отсутствие оперативного контроля состояния жидкой фазы в данном случае ведет к срыву селективности процесса, значительным многомиллионным убыткам и безвозвратным потерям извлекаемых минералов.

Внедрение предлагаемого комплекса «Мокрая Химия» повысит стабильность и предсказуемость флотационного обогащения, позволит более экономно использовать сырье и реагенты, сократить число нештатных ситуаций, а также даст возможность технологам-обогатителям определить возможные «узкие места» схемы и реагентного режима флотации.

Отправить запрос
HS-FF 2000: Автоматический фрезерный станок

Надёжные двухшпиндельные фрезерные станки для лабораторий сталеплавильных заводов — Проверенная временем технология автоматизации даже для труднообрабатываемых образцов
Подробнее...

Отправить запрос
HS-CF: Автоматический отрезной и фрезерный станок

Интегрированное решение для резки и фрезерования - компактность и эффективность для пробоподготовки в сталелитейной промышленности
Подробнее...

Отправить запрос
HPF: Полуавтоматический фрезерный станок

Решение для ручного фрезерования образцов стали и железа<br>
Подробнее...

Отправить запрос
HP-M 100P: Полуавтоматическая мельница

Полуавтоматическая лабораторная мельница - стандарт полуавтоматического измельчения материала пробы
Подробнее...

Отправить запрос
HP-M 500: Полуавтоматическая вибрационная мельница

Оптимальное решение для полуавтоматического измельчения больших объемов материала - максимальная эффективность, надежность и качество для широкого спектра применений
Подробнее...

Отправить запрос
HSM 100 / HSM 250: Ручная мельница

Дисковая кольцевая вибромельница, предназначена для измельчения минералов, шлаков, ферросплавов, цемента, клинкера, и других материалов от 10 мм до аналитической крупности.
Подробнее...

Herzog HSM-100 - дисковая кольцевая вибромельница. Предназначена для измельчения минералов, шлаков, ферросплавов, цемента, клинкера, и других материалов от 10 мм до аналитической крупности. Высокоскоростной электродвигатель позволяет перемалывать за короткое время даже очень твердые материалы (макс. твердости 9 по Мосу). Процесс истирания контролируется программой, что исключает ошибки в работе.

Размольные контейнеры объемом 10, 50, 100 и 250 мл стальные и из карбида вольфрама.

Модели: HSM 100 H – имеет механический зажим контейнера

HSM 100 P – имеет пневматический зажим контейнера

HSM 100 A – с пневматическим зажимным устройством и частотно управляемым двигателем.

Электропитание: 3 фазы 400В; 1,9 кВА; 50Гц

Размеры: 550×750×1000 мм

Масса: 250 кг

Отправить запрос
HP-M 1500: Автоматическая мельница

Предназначена для измельчения больших объемов материала.
Подробнее...

Отправить запрос
Дробление-деление-измельчение проб - HP-BTM2 HERZOG

Оптимизация процессов разделки и подготовки проб. Стабильная, представительная и непрерывная подготовка проб для анализа руды, геологических проб, шлака и других различных сырьевых материалов
Подробнее...


Назначение комплекса

  • Оптимизация процессов разделки и подготовки проб.

  • Стабильная представительная и непрерывная подготовка проб для анализа руды, геологических проб, шлака и других различных сырьевых материалов.


Состав комплекса


  1. Распределительный шкаф
  2. Дробилка/делитель
  3. Магазин ковшей
  4. Ввод материала
  5. Система обработки стаканчиков
  6. Мельница
  7. Ленточный транспортер
  8. Ввод пустых стаканчиков
  9. Выход заполненных стаканчиков
  10. Панель управления
  11. Мобильный пульт управления
  12. Ленточный конвейер

Основные особенности


  • Полный цикл операций обработки – взвешивание, дробление, деление, измельчение
  • Простота в эксплуатации и обслуживании.
  • Работа в непрерывном режиме 24/7. Самостоятельная очистка узлов и механизмов.
  • Автоматизированная система удаления отходов после деления проб.
  • Простота конфигурации и управления. Отсутствие управляющего компьютера.
  • Модульная конструкция - возможность гибкого изменения алгоритма работы.

Характеристики комплекса


  • Масса входной пробы – до 15 кг сухого материала
  • Крупность пробы – до 50 мм
  • Емкость входного магазина – до 15 контейнеров ( в 1 линию)
  • Взвешивание контейнера с пробой и пустого без пробы
  • Расчет режима деления для 2-х проб в зависимости от настроек ( 2 х 0 ... 1500 г)
  • Размол в дисковой мельнице – 2 штуки с выбором времени размола
  • Взвешивание выходной пробы и пустого стакана
  • Возможна регулировка веса выходной пробы от 0 до 1500 г
  • Автоматическая подача пустых стаканов и выдача проб на выходной магазин
  • Автоматический контроль состояния систем с индикацией проблем
  • Средняя производительность до 15 проб (полных) в час
  • Общая производительность комплекса до 350 проб/сутки

Пример внедрения комплекса (Россия). Геологические пробы. 600 - 900 проб в сутки.



Отправить запрос
HSM 50: Ручная мельница

Дисковый измельчитель для размалывания различных материалов проб
Подробнее...

Herzog HSM-100 - дисковая кольцевая вибромельница. Предназначена для измельчения минералов, шлаков, ферросплавов, цемента, клинкера, и других материалов от 10 мм до аналитической крупности. Высокоскоростной электродвигатель позволяет перемалывать за короткое время даже очень твердые материалы (макс. твердости 9 по Мосу). Процесс истирания контролируется программой, что исключает ошибки в работе.

Размольные контейнеры объемом 10, 50, 100 и 250 мл стальные и из карбида вольфрама.

Модели: HSM 100 H – имеет механический зажим контейнера

HSM 100 P – имеет пневматический зажим контейнера

HSM 100 A – с пневматическим зажимным устройством и частотно управляемым двигателем.

Электропитание: 3 фазы 400В; 1,9 кВА; 50Гц

Размеры: 550×750×1000 мм

Масса: 250 кг

Отправить запрос
HP-M 5000: Автоматическая мельница

Решение для автоматического измельчения очень больших объемов материалов - гарантия оптимальной гомогенизации и представительности проб
Подробнее...

Отправить запрос
HP-MA: Автоматическая мельница

Предназначена для измельчения больших объемов материала. <br>
Подробнее...

Отправить запрос
HP-PA: Автоматический пресс

Автоматизированное прессование таблеток в стальные кольца
Подробнее...

Отправить запрос
HP-PD6: Автоматический пресс

Комплексное решение - специально разработанное и адаптированное для рентгеновской дифрактометрии<br>
Подробнее...

Отправить запрос
Bead One R. Полуавтоматическая печь для подготовки проб сплавлением

Подготовка проб для рентгенофлуоресцентного и дифракционного анализов методом сплавления.
Подробнее...

Отправить запрос
Bead One HF. Полуавтоматическая печь для подготовки образцов сплавлением

Подготовка образцов для рентгенофлуоресцентного анализа методом сплавления. Подходит для решения сложных аналитических задач и обладает высокой пропускной способностью.
Подробнее...

Отправить запрос
HP-DT2. Полуавтоматическое устройство для взвешивания флюса

Автоматические весы для флюсов.
Подробнее...

Отправить запрос
Производство извести и ее производных

В содружестве с итальянской фирмой SIC - Società Impianti Calce S.r.l, ООО «Термо Техно» предлагает полный спектр оборудования, инжиниринга, «ноу-хау» и услуг для производства кусковой и молотой негашёной извести, а также продуктов ее последующей переработки: гашеной извести, известкового молока, осажденного карбоната кальция (РСС, химически осажденный мел и др.).

ОБОРУДОВАНИЕ, ИНЖИНИРИНГ И УСЛУГИ ДЛЯ ПРОИЗВОДСТВА ИЗВЕСТИ И ЕЕ ПРОИЗВОДНЫХ

"Существует некая магия в собирании камней с земли, их разрушении огнём, затем соединении с водой. А если эту массу выставить на воздух, то она станет такой же твёрдой, как изначальный камень", именно так образно Эмпедокл (древнегреческий поэт и ученный, 482 по 426 гг. до н.э.) описал процесс производства и использования извести задолго до появления ее в наших краях.

Археологические раскопки доказали, что история производства и использования извести насчитывает уже более 10000 лет.

Наряду с серной кислотой, известь, мировое производство которой сегодня превышает 300 миллионов тонн в год, является самым широко распространённым химическим продуктом в мире.

В содружестве с итальянской фирмой SIC - Società Impianti Calce S.r.l, ООО «Термо Техно» предлагает полный спектр оборудования, инжиниринга, «ноу-хау» и услуг для производства кусковой и молотой негашёной извести, а также продуктов ее последующей переработки: гашеной извести, известкового молока, осажденного карбоната кальция (РСС, химически осажденный мел и др.).

В соответствии с Вашим заданием мы окажем необходимую первичную консультативную помощь в отношении требований к сырьевому материалу (известняк, доломит), используемому топливу (природный газ, уголь, вторичное топливо),  технологии складирования и подготовки сырья, обжигу извести в одношахтных и двухшахтных печах, обработке и складированию извести,  и ее последующему использованию. И далее будем рады предложить оптимальные решения в отношении проектирования  и строительства новых комплектных заводов (от карьера - до отгрузки)  по производству  высококачественной  негашёной  и гашеной извести, известкового молока, осажденного карбоната кальция, а также - специальные  решения по модернизации и необходимому ремонту действующих известковых заводов, установок для гашения извести, помольных установок.

Технологическая гибкость и модульность позволяет нам решать практически все задачи, определяемые предназначением и требованиями к качеству конечной продукции (скорость гашения, потери при прокаливании, содержание остаточного СО2, содержание активной СаО и MgO, грансостава и др.),  предъявляемыми  к извести и ее производным в различных отраслях промышленности:

  • Черная металлургия

  • Строительство и производство строительных материалов

  • Целлюлозно-бумажная

  • Химическая

  • Аграрная

  • Пищевая

  • Медицина и охрана окружающей среды

Богатый опыт и квалификация персонала ООО «Термо Техно»  в области технологии переработки минерального сырья, разработки и внедрения систем и оборудования для контроля качества технологических процессов, системы сервисного обслуживания, накопленный за более чем 15-летний период работы на рынках СНГ, гарантирует успешность сотрудничества и реализации проектов любой сложности в оптимальные сроки, и,  разумеется, беспроблемное послепродажное обслуживание.

Отправить запрос
HA-HF 16: Полуавтоматическое устройство для подготовки проб сплавлением

Полуавтоматическое решение для подготовки проб методом сплавления на основе высокочастотной индукционной технологии
Подробнее...

Отправить запрос
HAG-HF: Полностью автоматическая система для подготовки проб сплавлением

Решение для полностью автоматического процесса сплавления
Подробнее...

Отправить запрос
HAG System. Автоматизированная система для подготовки проб сплавлением

Полностью автоматизированная система для подготовки проб сплавлением.

Отправить запрос
HP-MP: Комбинированная мельница и пресс

Компактное универсальное решение для автоматического измельчения и прессования
Подробнее...

Отправить запрос
CT-COMPACT

Наиболее универсальная настольная система для 3D компьютерной томографии

Отправить запрос
Шлакообразующие смеси (ШОС)

Анализ химического состава ШОС
Подробнее...

  • Анализ химического состава Шлакооборазующих смесей (ШОС) ARL OPTIM’X
Отправить запрос
Системы измерения толщины и покрытий неметаллических полотен

Подробнее...

Компания Thermo Scientific предлагает широкий спектр решений по поточному бесконтактному контролю листовых материалов (экструдированных полимеров, упаковочных пленок, покрытий, каучуков и текстиля и т.п.).

Система измерения, состоящая из одного или нескольких сканирующих устройств, датчиков и оптимизированной для конкретных задач системы контроля обеспечивает быструю окупаемость вложенных средств за счет повышения качества продукции, эффективности производственных процессов, а также экономии сырья.

Система измерения и контроля позволяет определять не только толщину и вес нетканных материалов, но и влажность связующего вещества или сверхвпитывающего полимера, что имеет особое значение при производстве гигиенических материалов.

В состав комплекса входят: рама, сканер (сканеры), датчик (датчики) и управляющая система. В некоторых случаях комплекс дополняется системами контроля технологического процесса.

Сравнительная таблица использования различных платформ



Платформа 21Plus! Платформа Iplus!

Литая пленка (каст-пленка)
Ко-экструдированная пленка
Листовая экструзия
Биаксиальная пленка
Переработанная продукция (вторсырье)
Экструзионное покрытие (Общая толщина)
Экструзионное покрытие (измерение по-слойно: основа/ покрытие/общая толщина)
Многослойные пленки
Стройматериалы
Бумага
Нетканные материялы
Литий-ионные батареи
Резина/винил
Кровельные материалы
Абразивные материалы
Флоат-стекло
Выдувная пленка
Платформы
21Plus

Система измерения и контроля 21Plus! от Thermo Scientifictm для поточного контроля параметров рулонных и листовых материалов применима к решению более чем с сорока специализированныхприкладных задач.

Комплекс в составе одного или нескольких сканирующих устройств, датчиков и оптимизированной для конкретных задач системы контроля обеспечивает быструю окупаемость капиталовложений за счет повышения качества продукции и эффективности производственных процессов, а также экономии сырья.

  • Строительные материалы.
  • Нетканные материалы.
  • Полимерные пленки и упаковочные материалы.
  • Жесткие упаковочные материалы.
  • Каучуки и шины.
IPlus

Система измерения и контроля IPlus! Thermo Scientifictm — интуитивно простая система, объединяющая современные технологии контроля параметров и мощное программное обеспечение, характеризуется высокой производительностью и низкими эксплуатационными затратами. Предоставляемые ей данные используются для повышения уровня и стабильности качества, эффективности технологических процессов и экономии сырья.

  • Нетканные материалы.
  • Полимерные пленки и упаковочные материалы.
  • Жесткие упаковочные материалы.
Сканеры
Mark III

Промышленный сканер Thermo Scientific™ Mark III представляет собой высокопроизводительную промышленную платформу, совместимую со всей линейкой устройств поточного контроля Thermo Scientific.

Благодаря сочетанию устойчивости, надежности и простоты обслуживания, конструкция сканера обеспечивает исключительные рабочие показатели в течение всего срока службы. Стальная конструкция рамы значительно повышает устойчивость системы и защищает внутренние устройства от воздействия окружающей среды. Надежность конструкции MARK III делает его оптимальным решением для контроля в условиях высоких температур, влажности, загрязняющих частиц и пыли в воздухе.

Особенности и преимущества:

  • Надежная сканирующая платформа Thermo Scientific
  • Возможность установки различных измерительных элементов для поточного контроля
  • Специальная конструкция рамы, позволяющая защитить внутренние механические и электрические устройства от воздействия окружающей среды
  • Боковой доступ к системе, исключающий попадание посторонних объектов на полотно, рельсовые направляющие и подшипники
  • Оптимизация положения и рабочих характеристик лазера за счет заводской регулировки рельсовых направляющих
  • Привод постоянного тока, обеспечивающий скорость сканирования до 50,8 см/с (20 дюймов/с)
  • Армированные стальной проволокой приводные ремни для точного позиционирования и регулировки положения чувствительных элементов
  • Локальная реализация всех функций сбора данных и контроля лазера встроенным распределенным процессором
  • Высокая надежность и простота обслуживания внутренних электронных модулей
  • Специализированная укладка кабелей и шлангов, значительно продляющая срок их службы и исключающих необходимость обслуживания
  • Варианты исполнения с углом прохождения 90° и 45°
  • Дополнительные устройства продувки и специализированная электронная аппаратура для контроля в условиях с повышенными требованиями к безопасности
L400

Сканер Thermo Scientific™ L400 представляет собой высокопроизводительную платформу, совместимую со многими устройствами поточного контроля Thermo Scientific и обеспечивающую оптимальные рабочие показатели в течение всего срока службы за счет сочетания устойчивости, надежности и простоты обслуживания.

Конструкцию отличают высокие прочность и устойчивость к деформациям, достигаемые высокоточными сварными соединениями, а также полностью закрытые рельсовые направляющие, исключающие загрязнение материала. Кроме того, в сканере применяется синхронизирующий ремень привода со стальным армированием и цифровой датчик прецизионного управления положением сенсора.

Особенности и преимущества:

  • Надежная конструкция, защищающая внутренние механические и электрические устройства от воздействия окружающей среды и исключающая попадание посторонних предметов на контролируемое полотно.
  • Высокоточный и не требующий регулярного обслуживания приводной ремень со стальным армированием
  • Исключение необходимости контролирующего ПК за счет выполнения всех измерительных функций встроенным процессором
  • Высокая надежность и простота обслуживания электронных модулей
  • Простота подключения к сети по стандартному интерфейсу Ethernet
  • Дистанционное кнопочное управление сканированием без привязки к месту
  • Дистанционная индикация состояния сканирования (красные и зеленые сигнальные лампы)
  • Специализированная укладка кабелей и шлангов, значительно продляющая срок их службы и исключающих необходимость обслуживания
L220

Сканер Thermo Scientific™ L220 представляет собой высокопроизводительную платформу, обеспечивающую оптимальные рабочие показатели в течение всего срока службы за счет сочетания устойчивости, надежности и простоты обслуживания.

Платформа характеризуется исключительной надежностью и компактностью, что позволяет применять ее в условиях ограниченного пространства с минимальной доработкой оборудования. Уникальная конструкция с прецизионным качеством обработки не требует регулировки и специализированного обслуживания в течение длительного срока службы, а защита рельсовых направляющих исключает загрязнение, как самих направляющих, так и находящегося под ними материала.

Особенности и преимущества:

  • Прочная и надежная платформа для устройств поточного контроля качества
  • Надежная конструкция, защищающая внутренние механические и электрические устройства от воздействия окружающей среды и исключающая попадание пыли на материал
  • Прецизионные сварные швы со снятыми остаточными напряжениями и обработка рельсовых направляющих, исключающая необходимость последующей регулировки
  • Высокоточный и не требующий регулярного обслуживания приводной ремень со стальным армированием
  • Максимальные надежность, простота монтажа и обслуживания электронных модулей с дистанционным управлением
  • Простота подключения к сети по стандартному интерфейсу Ethernet
  • Крепление и пропускание материала в горизонтальном положении
  • Дистанционное кнопочное управление сканированием без привязки к месту
  • Дистанционная индикация состояния сканирования (красные и зеленые сигнальные лампы)
  • Специализированная укладка кабелей и шлангов, значительно продляющая срок их службы и исключающих необходимость обслуживания
L220 Shadow

Сканер Thermo Scientific™ L220 Shadow оснащен роликом из нержавеющей стали диаметром 15,5 см, необходимым для работы уникального датчика Thermo Scientific™ ShadowMaster.

Благодаря сочетанию устойчивости, надежности и простоты обслуживания, конструкция обеспечивает исключительные рабочие показатели в течение всего срока службы. L220 Shadow характеризуется исключительной надежностью и компактностью, что позволяет применять платформу в условиях ограниченного пространства с минимальной доработкой оборудования. Уникальная конструкция с прецизионным качеством обработки не требует регулировки и специализированного обслуживания в течение длительного срока службы, а защита рельсовых направляющих исключает загрязнение, как самих направляющих, так и находящегося под ними материала.

Особенности и преимущества:

  • Прочная и надежная платформа для датчика ShadowMaster
  • Надежная конструкция, защищающая внутренние механические и электрические устройства от воздействия окружающей среды и исключающая попадание пыли на материал
  • Прецизионные сварные швы со снятыми остаточными напряжениями и обработка рельсовых направляющих, исключающая необходимость последующей регулировки
  • Высокоточный и не требующий регулярного обслуживания синхронизирующий ремень со стальным армированием
  • Высокая надежность и простота обслуживания электронных модулей
  • Дистанционная индикация состояния сканирования (синяя сигнальная лампа)
  • Специализированная укладка кабелей и шлангов, значительно продляющая срок их службы и исключающих необходимость обслуживания
  • Независимость результатов измерений от типа, цвета или плотности материала
  • Отсутствие необходимости государственного лицензирования
  • Простота монтажа и эксплуатации
C-Frame

Сканер Thermo Scientific™ C-Frame представляет собой уникальную высокопроизводительную платформу, обеспечивающую оптимальные рабочие показатели в течение всего срока службы за счет сочетания устойчивости, надежности и простоты обслуживания.

C–Frame – идеальное решение для ограниченного условия, агрессивной атмосферы или участков, требующих оперативного отведения измерительных устройств от линии прохождения материалов. Выпускаемая в различных конфигурациях и специализированных исполнениях платформа имеет массивный сварной каркас из стальных трубчатых элементов, который обеспечивает ее долговечность и высокое качество контроля за счет исключения необходимости дальнейшего регулирования источника и приемника.

Особенности и преимущества:

  • Сверхвысокая надежность платформы
  • Компактная малогабаритная конструкция, пригодная даже для самых стесненных условий
  • Обеспечение максимальной доступности к линии прохода материала и упрощения обслуживания
  • Плавность и точность перемещений благодаря рельсовым направляющим запатентованного шестигранного сечения с кулачковыми роликовыми опорами и грязесъемниками
  • Широкие возможности конфигурирования, в том числе вертикального или подвесного крепления, линии прохождения материала в горизонтальном, вертикальном или наклонном положении, а также специализированные решения для конкретных задач
  • Максимальные надежность, простота монтажа и обслуживания электронных модулей с дистанционным управлением
  • Простое и надежное подключение установки по стандартному интерфейсу Ethernet
Box Beam

Сканер Thermo Scientific™ Box Beam представляет собой высокопроизводительную платформу, разработанную для поперечного контроля датчиками Thermo Scientific™ 21Plus! в режиме отраженной волны.

Благодаря проверенному на практике сочетанию точности, надежности и простоты обслуживания, конструкция сканера обеспечивает исключительные рабочие показатели в течение всего срока службы.

Каркас сканера отраженного излучения разработан специально для работы в сверхжестких условиях, предъявляющих особые требования к надежности и долговечности. Защиту компонентов привода от таких условий обеспечивает уникальный опорный узел.

Попадание посторонних предметов в узел крепления исключается. Это достигается за счет поддержания избыточного давления воздуха в камере. Воздух подается по специальным каналам.

Благодаря высокой устойчивости и надежности, дополнительная регулировка положения источника и приемника излучения, равно как и оптимизация измерительных характеристик, не требуются. Сочетание простоты, надежности и исключительной точности делает платформу превосходным решением для контроля в неблагоприятных условиях повышенной температуры, влажности и загрязнения атмосферы.

Особенности и преимущества:

  • Надежная платформа для устройств поточного контроля качества
  • Малогабаритная компактная конструкция в условиях ограниченного пространства
  • Исключение необходимости контролирующего ПК за счет локального выполнения всех измерительных и контрольных функций встроенным процессором
  • Возможность работы в жестких условиях благодаря защитным кожухам и герметичности электродвигателя и элементов датчика
  • Специализированная укладка кабелей и шлангов, значительно продляющая срок их службы и исключающих необходимость обслуживания
  • Максимальные надежность, простота монтажа и обслуживания электронных модулей с дистанционным управлением
  • Возможность вывода кнопок контроля на дистанционный пульт
  • Автоматический поиск кромки, работа по фиксированной кромке, точечная работа и многие другие режимы сканирования
  • Простое и надежное подключение по стандартному интерфейсу Ethernet
Датчики
Описание

Датчики Thermo Scientifictm обеспечивают быстрый и точный контроль с воспроизводимыми результатами и оптимальным соотношением «сигнал-шум». Каждый из множества специализированных комплексов — это экономия материалов, повышение коэффициента использования производственной линии.

Beta Plus

Датчик BetaPlus — инструмент точного оперативного контроля производства различных материалов. Принцип измерения основан на определении доли поглощения испускаемых источником бета-частиц, что делает применение датчиков BetaPlus лучшим решением для контроля любых материалов — экструдированной пленки и листовых материалов, экструдированных покрытий, нетканых, кровельных и строительных материалов, а также каландрованных каучуков и винилов.

Особенности и преимущества

  • Простота, надежность и долговечность конструкции в сочетании с низкими эксплуатационными затратами.
  • Экономия сырья и сокращение отходов.
  • Повышение выхода годной продукции и ее качества.
  • Высокоточный щелевой криптоновый источник излучения.
  • Компенсация температуры и давления.
  • Быстродействующая цифровая электроника.
  • Высокий уровень сигнала при низком уровне шума.
  • Низкий уровень радиации.

Сферы применения

  • Кровельные материалы.
  • Строительные материалы.
  • Каландрование.
  • Экструзионные пленки и листовые материалы.
  • Экструзионные покрытия.
  • Нетканые материалы.
Prosis

Датчик PROSIS работает во ближнем инфракрасном диапазоне, способен анализировать материал в потоке и позволяет получить точные данные о толщине многокомпонентных покрытий и влажности контролируемых материалов.

Особенности и преимущества

  • Простота эксплуатации и калибровки, оптимальное соотношение «цена-качество».
  • Оптимальные рабочие характеристики при измерении как однослойных, так и многослойных покрытий.
  • Экономия сырьевых материалов, снижение количества отходов.
  • Повышение объема выпуска и качества продукции.
  • Идеально подходит для многослойных покрытий на панелях.
  • Термостабилизированный датчик может работать при температурах окружающей среды до 55 °С без внешнего охлаждения.
  • Отсутствие движущихся частей обеспечивает длительный срок службы.

Области применения

  • Термоусадочная и стретч-пленка.
  • Пленка, получаемая экструзией с выдувом.
  • Экструзионные покрытия.
  • Нетканые материалы.
ShadowMaster

Множество взаимосвязанных технологических параметров делают точный контроль толщины непростой задачей. Ее решает толщиномер Thermo Scientifictm ShadowMaster, предназначенный для бесконтактного определения толщины движущегося полотна в режиме реального времени. Он создан для работы с материалами толщиной до 6500 мкм. Измерительная система с установленным датчиком ShadowMaster состоит из оптических, индуктивных датчиков и датчиков температуры.

Особенности и преимущества

  • Измеряемая толщина не зависит от типа материала, его цвета или плотности.
  • Не используются радиоактивные источники.
  • Низкие эксплуатационные затраты и быстрая окупаемость.
  • Высокая надежность и простота обслуживания.
  • Бесконтактный контроль, отсутствие необходимости в маркировке рулона.
  • Нет необходимости в подводе сжатого воздуха или технической воды при измерении листовых материалов с температурой не выше 60°C.

Сферы применения

  • Экструдированные листовые материалы.
  • Каландрованные листовые материалы.
  • Вспененные материалы.
  • Каучуки.
  • Композитные материалы.
  • Подложки с покрытиями.
  • Многослойные / рельефные материалы.
X-Ray Master

Точный и стабильный контроль веса или толщины с высоким разрешением как инструмент повышения качества любых материалов от пленок до стекловолокна и нетканых полотен.

Датчик Thermo Scientifictm X-Ray Master предназначен для бесконтактного определения толщины движущегося полотна. Принцип действия — рентгеновское излучение. Данный метод отличают высокая точность и разрешение и более широкий спектр контролируемых материалов в сравнении с радиоизотопными технологиями. Датчик можно настроить на характеристики определенного материала. Устройство может применяться на одной и той же линии для контроля различных материалов.

Особенности и преимущества

  • Простота и экономичность.
  • Экономия сырья и сокращение отходов.
  • Повышение выхода годной продукции и ее качества.
  • Точность, высокое разрешение и широкий спектр контролируемых материалов.
  • Отсутствие источников радиации.
  • Минимальные требования к защите от излучения.
  • Быстродействующий бесконтактный датчик температуры.
  • Источник рентгеновского излучения с функциями точной цифровой регулировки.

Сферы применения

  • Литые пленки.
  • Биаксиальные полимеры.
  • Нетканые материалы.
  • Изоляционные материалы.
  • Контроль массы покрытий.
Terahertz

Датчик Thermo Scientifictm Terahertz — датчик измерения толщины, основной массы и плотности многослойных материалов.

Датчик является безопасным измерительным средством, в котором не используются радиоизотопные материалы. Позволяет проводить измерения в режиме реального времени для широкого спектра приложений. В основе используется террагерцовая технология.

Terahertz позволяет одновременно определять толщину, граммаж и плотность материала, в то время как другие решения способны определять плотность только при одновременном наличии датчиков толщины и граммажа. Terahertz также способен работать с многослойными материалами без дополнительной калибровки и определять их толщину независимо от цвета и состава.

Особенности и преимущества

  • Экономия сырья и сокращение отходов.
  • Повышение выхода годной продукции и ее качества.
  • Безопасность, отсутствие радиоактивных изотопов и необходимости государственного лицензирования.
  • Терагерцевая технология, адаптированная для промышленных задач.
  • Уникальное промышленное исполнение.
  • Точный оперативный контроль одно- и многослойных структур.
  • Одновременное определение толщины, граммажа и плотности одним устройством.
  • Стабильность работы при температуре воздуха до 50 °C без внешнего охлаждения.

Сферы применения

  • Каландрование каучуков.
  • Транспортерные ленты.
  • Кровельные материалы.
  • Экструдированные пленки и листовые материалы.
  • Многослойные вспененные материалы.
  • Ламинированные покрытия.
  • Многослойные экструдированные пленки и листовые материалы.
Сферы применения
Материалы, полученные экструзионным методом

Богатый опыт работы со всеми крупнейшими производителями экструзионного оборудования позволил создать линейку механических, инфракрасных, оптических и рентгеновских измерительных устройств и сопутствующих систем контроля, учитывающих специфику данной отрасли.

  • Моно- и биаксиальные пленки.
  • Ко-экструзионные пленки.
  • Литые пленки.
  • Пленки и листовые материалы.

Так, для линий по производству биаксиальных пленок наилучшая экономическая выгода от систем контроля полотна достигается благодаря двухстороннему сканированию с высоким разрешением и точности составляемых карт профиля.

Растяжение в продольном и поперечном направлении 0компенсируется встроенным алгоритмом моделирования баланса масс. Такой подход значительно повышает качество продольного и поперечного контроля, сокращает время перенастройки системы при смене ассортимента выпускаемой продукции, а также обеспечивает максимально короткую окупаемость вложений.

Аналогичные выгоды несет комплекс для линий коэкструзии и производства литой пленки. Для таких производств, в частности, предусмотрены функции автоматического контроля положения кромки и динамической компенсации нелинейной ассиметричной усадки. Чтобы достичь исключительно стабильных результатов используют дополнительные функции продольного контроля и автоматического контроля профиля.

Состав систем Thermo Scientific для контроля материалов, полученных экструзионным методом:

  • Биаксиальные пленки.

Сканер Mark III, датчик Prosis IR или Beta Plus, контроль баланса масс с автоматическим каскадным регулированием матрицы.

  • Выдувные пленки.

Сканер Mark III, датчик Prosis IR или Beta Plus, многоуровневые карты профиля, зазор для подачи и распределения воздуха или автоматическое регулирование матрицы.

  • Литые пленки.

Сканер L220, L400 или Mark III, датчик ShadowMaster, X-Ray Master, PROSIS IR или Beta Plus, автоматическое регулирование болтов профиля с контролем ключевых показателей.

  • Листовые материалы.

Сканер L220, L400 или Mark III, датчик Beta Plus, ShadowMaster или X-Ray Master, автоматическое регулирование матрицы с контролем ключевых показателей и профиля.

Покрытия

Среди типовых сфер применения следует отметить упаковочные материалы для жидкостей, адгезивные покрытия, полиэтилен, фольгу, герметичные материалы, герметики и материалы с клеевым слоем (скотч и т.п.).

  • Шаберные покрытия.
  • Покрытия, наносимые валиками.
  • Покрытия, полученные экструзионным методом.
  • Многослойные покрытия.
  • Ламинированные покрытия.
  • Материал с пропиткой.
  • Материалы, полученные методом щелевой экструзии.

Точность технологии определения весовых характеристик двусторонних покрытий обеспечивается системой независимой калибровки подложки Thermo Scientifictm (SICAL)tm. SICAL позволяет выполнять калибровку отдельно для основного материала и материалов покрытий, что значительно сокращает количество технологических режимов и упрощает сам процесс калибровки.

Собственные весовые характеристики покрытия определяются системой точечного контроля Thermo Scientifictm EXACTRAXtm . Благодаря такому подходу устройства сканирования подложки и покрытия перемещаются вдоль полотна по одной и той же траектории независимо от динамики работы линии.

  • Шаберные покрытия.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, профили высокого разрешения, контроль по зонам.

  • Покрытия, наносимые валиками.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, профили высокого разрешения, контроль по зонам.

  • Покрытия, полученные экструзионным методом.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, автоматическое регулирование матрицы контролем ключевых показателей и профиля.

  • Многослойные покрытия.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, автоматическое регулирование матрицы контролем ключевых показателей и профиля.

  • Ламинированные покрытия.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, автоматическое регулирование матрицы контролем ключевых показателей и профиля.

  • Материал с пропиткой.

Рама, сканер L220, L400 или Mark III, датчик Beta Plus или X-Ray Master, профили высокого разрешения, контроль по зонам, независимый контроль параметров подложки.

  • Материалы, полученные методом щелевой экструзии.

Сканер L220, L400 или Mark III, датчик PROSIS IR, Beta Plus, ShadowMaster или X-Ray Master, профили высокого разрешения, контроль по зонам.

Производство шин/каландрование

Каландрование каучуков

Каландрование каучука — сложный процесс, требующий системного подхода к управлению контроля параметров с возможностью адаптации оборудования под любую технологию. Так, контроль стального или текстильного корда при каландровании в четырехвальцовой машине осуществляется при помощи датчиков отраженного излучения. Затем при помощи стационарных датчиков или датчиков отраженного излучения определяется граммаж верхнего и нижнего слоев. Наконец, на выходе из каландра при помощи измерительных передающих преобразователей и датчиков отраженного излучения определяется граммаж готовой продукции. Индивидуальная оптимизация устройств для верхнего и нижнего слоев позволяет контролировать левую и правую зоны прессования, зону изгиба вальцов, а также зону поперечной оси вальцов. Все это значительно повышает качество готовой продукции и сокращает время переналадки технологической линии на новый сортамент.

Системы Thermo Scientific обеспечивают точный и надежный контроль граммажа или толщины материалов, применяемых при производстве шин, в том числе ненаполненных каучкков, текстиля и корда. Наличие в составе комплекса двух или трехзонной системы контроля гарантирует соответствие каждого элемента шины жестким производственным регламентам и выскоим стандартам качества.

  • Каландрование каучуков.
  • Каландрование винилов.
  • Каландрование ненаполненных каучуков.
  • Каландрование текстиля.
  • Каландрование корда.

Каландрование винилов и ненаполненных каучуков

В состав систем контроля каландрования винилов и каучуков входят устройства измерительного контроля граммажа и толщины, а также дополнительные стационарные датчики. Важным условием является независимость контроля профиля от состояния вальцов и скорости линии.

Система компенсации износа вальцов Thermo Scientifictm SYNCRO-SCAN синхронизирует измерения с вращением вальцов, исключая тем самым их краткосрочные расхождения и позволяя получать оперативные и точные данные с учетом реальных условий. Точность профиля готовой продукции обеспечивается трехзонным контролем (зазор вальцов по оси x и изгиб вальцов).

Каландрование текстиля и корда

В состав систем контроля каландрования текстиля и корда входят устройства измерения и контроля граммажа и толщины, а также дополнительные стационарные датчики Важным условием является независимость контроля профиля от состояния вальцов и скорости линии. В стандартную комплектацию входят устройство автоматического контроля края листа материала. Кроме того, применение виртуальных датчиков позволяет выполнять расчет таких параметров как плотность, которые далее могут использоваться наряду с показателями реальных датчиков.

Состав систем Thermo Scientific для контроля каландрования:

  • Каландрование винилов.

Сканер Mark III или L400, датчик Beta Plus, система контроля с упреждающим регулированием.

  • Каландрование ненаполненных каучуков.

Сканер Mark III, датчик Beta Plus, система контроля с упреждающим регулированием.

  • Каландрование текстиля.

Сканер Box Beam для многослойного контроля, датчик Terahertz*, система контроля Z-образного каландра.

  • Каландрование текстиля/корда.

Сканер Box Beam для многослойного контроля, оптический датчик Terahertz*, датчик X-Ray Master или Beta Plus, контроль зазора вальцов в двухвальцовых каландрах.

  • Каландрование корда.

Сканер Mark III, датчик Beta Plus, упреждающее регулирование зазора валков.

Строительные материалы

Производство строительных материалов часто характеризуется сложными процессами. Системы измерения и контроля 21Plus! обеспечивают стабильное воспроизводимое качество изоляционных и кровельных материалов, ковровых и напольных покрытий, листового полированного стекла, абразивов, композитов и других строительных материалов.

Системы могут легко дополняться новыми модулями. Оборудования не требует специализированного обслуживания.

  • Кровельные материалы.
  • Напольные покрытия.
  • Ковровые покрытия.
  • Абразивы.
  • Минеральная вата.
  • Стекловата.
  • Ориентированно-стружечные плиты (ОСП).
  • Графитовое волокно.
  • Стекловолокно / пряжа.
  • Изоляционные плиты.

Кровельные материалы

Линии по производству кровельных материалов известны агрессивными условиями производства. Решение — сверхнадежный сканер C-Frame, выполненный из нержавеющей стали и дополненный системой SYNCRO-SCAN, исключающей влияние износа нижнего ролика, а также двухзонным контролем профиля битумного покрытия.

В результате использования систем контроля достигается стабильное качество продукции, сокращение объема отходов, экономия битума и сокращение сроков окупаемости технологического оборудования. Для линий по производству плоских кровельных покрытий каландрованием этилен-пропилен-диеновых каучуков или экструзией термопластичных олефинов разработаны различные методы контроля требуемых показателей и характеристик. Данные методы неоднократно проверены на практике.

Минеральная и стекловата

Для данного производства применяется технология трехзонного динамического сканированияс контролем широкого зазора.

Ориентированно-стружечные плиты (ОСП)

В системах измерительного контроля производства ОСП применяются технологии определения геометрических характеристик.

Состав систем Thermo Scientific для контроля строительных материалов:

  • Абразивы.

Сканер C-Frame и датчик Beta Plus.

  • Композитные материалы для угольных фильтров.

Сканер C-Frame и датчик Beta Plus или сканер L220 и датчик ShadowMaster.

  • Композитные материалы.

Сканер C-Frame и датчик X-Ray Master, Beta Plus или ShadowMaster либо оптический датчик Terahertz*.

  • Листовое полированное стекло.

Сканер C-Frame и оптический датчик Terahertz* либо датчик X-Ray Master.

  • Напольные покрытия.

Сканер Box Beam и оптический датчик Terahertz* либо сканер Mark III и датчик Beta Plus, либо сканер L220 и датчик ShadowMaster.

  • Стекловолокно.

Сканер Mark III и датчик X-Ray Master.

  • Изоляционные материалы.

Сканер Mark III и датчик X-Ray Master или Beta Plus.

  • ОСП и ДСП.

Сканер Mark III и датчик Beta или сканер Box Beam и оптический датчик Terahertz*.

  • Кровельные материалы.

Сканер C-Frame и датчик Beta Plus.

  • Тканые и ковровые покрытия.

Сканер Box Beam и и оптический датчик Terahertz* или сканер Box Beam и датчик Beta Plus.

Нетканные материалы

Процесс производства нетканых материалов требует пристального контроля показателей прочности, гидрофобности и герметичности.

Системы измерения и контроля Thermo Scientific обеспечивают контроль качества и формирование отчетности для любого производства нетканых материалов и позволяет определять не только граммаж или толщину нетканых материалов, но и количества связующего вещества и его влажность или сверхвпитывающего полимера, что имеет особое значение при производстве гигиенических материалов.

Система отвечает жестким требованиям к отчетности по качеству продукции и позволяет прослеживать ее показатели в пределах всей партии.

  • Материалы, изготовленные клеевым методом (флизелин, дублерин).
  • Материалы, изготовленные вязально-пробивном методом (фланель, байка, ватин, драп и сукно).
  • Иглопробивные материалы (синтепон, ватин).
  • Материалы, полученные гидроструйным методом (одноразовое белье, халаты, перевязочный материал, салфетки, тампоны, спонжи и др.).
  • Материалы, полученные войлочно-валяльным методом (войлок).

Состав систем Thermo Scientific для контроля нетканых материалов:

  • Сканер Mark III или L400 и датчик PROSIS IR или Beta Plus.
Литий-ионные батареи

Литий-ионные батареи используются повсеместно: от портативных электронных устройств и электрических транспортных средств (машин, автобусов, грузовиков) до морских судов и интеллектуальных аккумуляторных сетей.

Важнейшим этапом эволюции батарей стало появление высококачественной разделительной пленки, а также анодных и катодных покрытий. Системы измерительного контроля Thermo Scientific помогают производителям повышать как качество продукции и равномерность показателей, а следовательно и производительность батарей.

Разделительные пленки

Разделительная пленка является одним из важнейших элементов литий-ионной батареи. Она должна иметь равномерную толщину, а также равномерность распределения пор. Эти показатели являются ключевыми факторами оптимизации срока службы и рабочих характеристик батареи.

Состав систем Thermo Scientific для контроля разделительных пленок литий-ионных батарей:

Датчик PROSIS IR — используется для определения толщины разделительной пленки. При максимально возможных параметрах точности и разрешении, датчик PROSIS имеет расширенный спектральный диапазон, что позволяет контролировать ранее недоступные материалы. В отличие от других существующих решений на основе инфракрасного излучения, PROSIS анализирует полную спектральную характеристику разделительной пленки в инфракрасном спектре.

Кроме того, данное решение дает производителям возможность применять новые материалы для разделительных пленок.

Различные комбинации датчика PROSIS IR и сканеров Thermo Scientific позволяет применять комплекс контроля двухосевого баланса масс вместе с каскадным автоматическим регулированием матриц.

Анодные и катодные покрытия

Нанесение покрытий на алюминиевую (катоды) или медную (аноды) подложку — сложный и дорогостоящий процесс. Неравномерность покрытия рано или поздно приводит к дефекту батареи или, что еще хуже, к местному перегреву и, как следствие, снижению рабочих характеристик, сокращению срока службы, увеличению времени зарядка и/или повышению риска неуправляемого нагрева. Именно поэтому контроль веса покрытия на обеих сторонах подложки играет важную роль в увеличении выхода готовой продукции и повышении ее качества.

Состав систем Thermo Scientific для контроля анодных и катодных покрытий литий-ионных батарей:

  • Сканеры Mark III и L220 в сочетании с датчиками Beta Plus или X-Ray Master.
Отправить запрос

Отправить запрос
Поточные шламовые анализаторы GS OMNI

Непрерывный элементный анализ в потоке шламовой пульпы
Подробнее...

Анализатор GS OMNI компании Thermo Scientific выполняет в реальном времени элементный анализ в потоках шламовой пульпы. Используемый метод мгновенной гамма-нейтронной активации (PGNAA) обеспечивает очевидные преимущества по сравнению с лазерными или рентгеновскими поточными приборами за счет возможности прямого анализа легких элементов ( до Ca) и 100% проникающей способности (анализируется весь объем материала, а не только поверхностный слой).


Компоненты анализатора GS OMNI

GS OMNI использует многие компоненты широко известного конвейерного анализатора CB OMNI FUSION (за 30 лет поставлено более 1000 единиц), такие как детектор, обрабатывающая электроника, нейтронный источник, экранирующие блоки и программное обеспечение. При необходимости GS OMNI может быть укомплектован более мощным источником и несколькими детекторами для увеличения точности анализа или сокращения времени анализа.

Уникальная система пробоотбора SamStat гарантирует значительный и постоянный объём для детектирования

Система GS OMNI в режиме реального времени измеряет и выводит данные о содержании:

  • SiO2, Al2O3 , Fe2O3, CaO, MgO, K2O, Na2O, SO3, TiO2, Mn2O3, Cl и др.

GS OMNI рассчитывает:

  • Коэффициент насыщения известью
  • Силикатный модуль
  • Соотношение алюминий-железо
  • Потери при прокаливании
  • C3S
  • C2S
  • C3A
  • C4AF
  • Общая щелочность
  • Влажность
  • Индекс спекаемости
  • Коэффициент спекаемости
  • Общие формулы качества (определяются заказчиком)

Пределы обнаружения анализатора GS Omni



Реальные пределы могут отличаться, в зависимости от конфигурации анализатора и области применения

Голубой – отлично

Жёлтый – хорошо

Серый – номинал

Белый – нужна консультация производителя

Преимущества:

  • Возможна конфигурация анализатора на 1-8 потоков
  • Стабилизация качества клинкера
  • Повышение производительности печи
  • Сокращение простоя печи
  • Снижение энергопотребления благодаря оптимизации процесса обжига
  • Увеличение срока службы огнеупоров (футеровки печи)
  • Увеличение срока службы карьера
  • Минимизация расхода дорогостоящих добавок

Отправить запрос
Муфельные печи для нагрева и прокаливания

Муфельная печь 1150ºC.
Подробнее...

Отправить запрос
Технологическая комната для выплавки слитков

Комплексное оснащение технологической комнаты, предназначенной для сушки концентратов и получения слитков металлов.
Подробнее...

Состав технологической комнаты:


  • Печь плавильная наклонного типа с вытяжным зонтом
  • Высококачественная плавильная печь с внутренней футеровкой из предварительно обожженной керамики. (более прочная, эффективнее футеровки из кирпича, лучше сопротивление шлакообразованию).






  • Аксессуары для плавильной печи
    • Тележка технологическая ступенчатая, каскадная
    •

    • Графитовая изложница для технологической каскадной тележки
    •


    • Лифт-магазин для тиглей для плавильной печи
    • Лифт помещается внутрь тигля, пальцы захватывают внутреннюю часть при подъеме вилочным погрузчиком или мостовым краном.



    • Защитный лоток
    • Используется для того чтобы положить его под технологическую каскадную тележку и печь, чтобы уловить все брызги шлака, защищая пол. Размер: 950мм х 950мм х 25мм глубиной




    • Контейнер для сбора шлаков



    • Технологическая платформа

    • Тигли
    • Тигли Тип А для всех цветных металлов



      Тигли Тип TR для всех цветных металлов c наливным носиком




  • Печь для сушки и обжига перед процессом плавки
  • Имеет уникальную конструкцию, позволяющую отлично держать температуру внутри камеры и обеспечивать хорошую циркуляцию воздуха



Отправить запрос
Прокат

Определение химического состава, измерение толщины проката и покрытий, контроль физико-механических свойств продукции
Подробнее...

  • Анализ химического состава ARL iSPARK
  • Измерение толщины проката и покрытий в производственной линии / в лаборатории Thermo Radiometrie
  • Контроль физико-механических свойств продукции:
    • Системы измерения твердости INNOVATEST
    • Механические испытания (копры, прессы, универсальные испытательные машины)
Отправить запрос
Производство сухих строительных смесей

Контроль химического состава ССС
Подробнее...

Контроль химического состава ССС методом XRFОтправить запрос
Машины испытательные ETM-А (50Н - 5КН)

Машины испытательные модели ETM-А с максимальными нагрузками от 50 Н до 5 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Одноколонное исполнение машин позволяет уменьшить размеры места эксплуатации машин и проводить испытания как на растяжение, так и на сжатие в одной рабочей зоне.

Машины испытательные модели ETM-А с максимальными нагрузками от 50 Н до 5 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Одноколонное исполнение машин позволяет уменьшить размеры места эксплуатации машин и проводить испытания как на растяжение, так и на сжатие в одной рабочей зоне.

Машины испытательные ETM-А применяют для контроля качества и испытаний в основном: образцов, малых деталей и узлов, пластмасс, тонкой проволоки, волокон и нитей, биоматериалов, тонких пленок, адгезивов, пен, упаковок, бумажных изделий, товаров легкой промышленности.

Особенности исполнения

Предварительно нагруженная шариковая винтовая колонна и подшипники тяжелого исполнения гарантируют долгую работу с нулевым люфтом, а также низкую вариацию машины по нагрузке, перемещению и деформации. Результатом являются точные и повторяемые измерения, не подверженные влиянию силовой нагружающей рамы машины.

Винтовая и силовые колонны полностью защищены крышками и гофрированным кожухом, обеспечивающие более длительный срок службы и большую защиту оператора.

Особенности системы привода

Современный серводвигатель в совокупности с планетарным высокоточным редуктором имеют низкий уровень шума, низкий уровень нагрева и высокий КПД. А благодаря применению современных смазочных материалов не требуют обслуживания.

Фотоэлектронный энкодер, встроенный в сервомоторную систему, предназначен для измерения положения подвижной траверсы.

Особенности рабочей зоны

Высокоточное исполнение силовой нагружающей рамы производства США обеспечивает высокую жесткость, высокую стабильность и линейность.

Наличие защиты от перегрузки и боковой нагрузки.

Тензометрический универсальный датчик позволяет проводить испытание на растяжение и сжатие в одном рабочем пространстве.

Рабочая температура: -55℃ ~ +90℃

Особенности пульта дистанционного управления

Эргономичный дизайн и простота в эксплуатации.

Кнопки запуска и остановки испытания.

Кнопки управления перемещением подвижной траверсы, по две установленных скорости на перемещение вниз и вверх.

Принадлежности

Машины ETM-А функционально могут быть оснащены комплектом аксессуаров для удовлетворения требований испытаний практически в любой области применения или промышленности: автомобильная промышленность, аэрокосмическая промышленность, текстиль и многое другое.

Рычажные захваты.

Различные виды захватов для крепления образцов при отрыве и разрыве.

Приспособления для сжатия образцов строительных материалов и арматуры.

Приспособления для проведения испытаний на изгиб и загиб.

Сменные тензометрические датчики: 10 Н ~ 2 кН.

Экстензометр перемещения с увеличенным рабочим измерением.

Экстензометр навесной.

Бесконтактный видеоэктензометр.

Особенности программного обеспечения

Многоязычное интерфейс программного обеспечения со встроенным английским, китайским и русским языками.

Предварительно установленные методы испытания, которые помогают быстро и эффективно провести испытания по стандартам, таким как ASTM, ISO, DIN, EN, BS и т. д.

Интуитивно понятное отображение процесса программирования стандартов испытания и процесса испытания.

Отчет об испытании может быть настроен оператором в соответствии с требованием стандарта.

Разрешение пользователя - Администратор может назначить допуск к функциям для пользователей разных уровней.

Автоматическая математическая обработка данных испытания может вычислить следующие показатели: модуль Юнга, предварительную нагрузку, напряжение на выходе, напряжение, деформация, прочность на растяжение, удлинение при разрыве, прочность на сжатие, прочность на изгиб и т. д.

Основные технические характеристики:

Модификация

ETM501А

ETM102А

ETM202А

ETM502А

ETM103А

ETM203А

ETM503А

Максимальная нагрузка

50 Н

100 Н

200 Н

500 Н

1 кН

2 кН

5 кН

Рабочая зона

Одноколонное однозонное исполнение

Точность по ISO 7500

Класс точности 1,0 (0,5)

Доверительный диапазон измерения

0,4 % - 100 % (0,2 % - 100 %) от максимальной нагрузки

Относительная погрешность определения нагрузки, не более

±1,0 % (±0,5 %)

Частота опроса датчиков

1000 Гц

Разрешение отображения нагрузки

1/500000 от максимальной нагрузки

Относительная погрешность определения деформации, не более

±0,5 %

Относительная погрешность определения перемещения, не более

±0,5 %

Разрешение отображения перемещения

0,042 мкм

Диапазон скорости перемещения активного захвата

0,001~500 мм/мин

Относительная погрешность задания скорости перемещения активного захвата, не более

±1,0 % (±0,5 %)

Максимальных ход траверсы

1100 мм

Расстояние от колонны до оси крепления оснастки

100 мм

Размеры универсального крепления

ø20 мм

Размеры фиксирующего пальца

ø10 мм

Габаритные размеры (ДхШхВ), не более

490x530x1590 мм

Электропитание

~220 В+10%, 50 Гц

Мощность

0,2 кВт

Масса, не более

90 кг

Отправить запрос
Машины испытательные ETM-С (500Н - 50КН)
Авиационные масла

Анализ продуктов износа в маслах
Подробнее...

Отправить запрос
Производство стекольной продукции

Химический и гранулометрический состав сырья, химический состав стекломассы и готовой продукции, термические свойства готовой продукции, оптические свойства стекла
Подробнее...

Современные темпы развития стекольного и керамического производств накладывают все более строгие требования к аналитическому котролю на всех стадиях технологического процесса. Рентгенофлуоресцентный метод анализа химического состава входного сырья и готовой продукции, предполагаемый ГК "Термо Техно", позволяет быстро и точно получить аналитические результаты, тем самым дает возможность технологам своевременно и правильно принимать решения по управлению технологическим процессом.

  • Анализ химического сырья методом XRF
  • Анализ гранулометрического состава сырья
  • Анализ химического состава стекломассы и готовой продукции методом XRF
  • Определение термических свойств готовой продукции
  • Оптические свойства стекла


Отправить запрос
Двигателестроение, Ракетостроение, Судостроение

Входной контроль химического состава поступающих материалов и сложнолегированных сплавов, контроль физико-механических свойств, металлографический анализ, анализ продуктов износа в маслах, анализ включений и дефектов неизвестного содержания в изделиях, анализ перспективных материалов (хим. состав, фазовый состав, картирование, термические свойства)
Подробнее...

Отправить запрос
Мобильный диагностический комплекс для экспресс-контроля руды

Оборудование, включенное в мобильный комплекс, предназначено для подготовки проб и определения содержания металлов в руде
Подробнее...

Состав комплекса:

  • Инструменты для отбора проб (лопаты/совки/перфоратор)
  • Грузоподъемное устройство
  • Пробоподготовка (дробилка, сушилка, измельчитель и пресс)
  • XRF Анализатор
  • Бензиновый генератор
  • Подключение к стационарной энергосети
  • Система подачи воды


Вид лаборатории изнутри



Вид лаборатории снаружи


Отправить запрос
Установка и обновление ПО

Силами сервисных инженеров возможна установка нового программного обеспечения, а так же обновление существующих версий программ.
Подробнее..

Силами сервисных инженеров возможна установка нового программного обеспечения, а так же обновление существующих версий программ Отправить запрос
Модернизация

Возможно проведение модернизации оборудования связанное с изменениями задач пользователя. Например, установка новых линий.
Подробнее...

Возможно проведение модернизации оборудования связанное с изменениями задач пользователя. Например, установка новых линийОтправить запрос
Контейнерная лаборатория

Автоматизированная система аналитического контроля устанавливается в транспортируемый, защищенный контейнер с кондиционером воздуха, который может осуществлять контроль продукции по ходу процесса. На территории стран СНГ компанией Термо Техно установлены 14 контейнерных лабораторий.

Автоматизированные оптические эмиссионные и рентгенофлуоресцентные спектрометры можно устанавливать непосредственно на производственных участках для выполнения измерений и контроля на месте с минимальной инфрастуктурой.

В отсутствие закрытого помещения на производстве, наша автоматизированная система устанавливается в транспортируемый, защищенный контейнер с кондиционером воздуха, в котором организован контроль продукции по ходу производственного процесса.

Зарегистрированные пробы вводятся через окно на наружной стенке контейнера и обрабатываются в полностью автоматическом режиме на каждой стадии их продвижения, включая подготовку поверхности, оценку качества подготовленной поверхности, анализ химического состава, передачу результатов указанным адресатам, сохранение результатов анализа, маркировку и сортировку проб после анализа.

  • Лаборатории, укомплектованные оптическими эмиссионными или рентгенофлуоресцентными спектрометрами
  • Выбор систем пробоподготовки
  • Время анализа менее 2 минут
  • Минимальное обслуживание
  • Возможность дистанционного управления
Отправить запрос
Ремонт

Наша сервисная служба выполняет ремонты любой сложности.
Подробнее...

Наша сервисная служба выполняет ремонт любой сложности

Отправить запрос
Техническая диагностика

Диагностика технического состояния оборудование для обеспечения бесперебойной работы оборудования.
Подробнее...

Инженерами сервисной службы проводится диагностика технического состояния оборудования с целью определения его комплектности, технического состояния и перспектив его дальнейшей эксплуатации и модернизации, а также с целью определения перечня комплектующих изделий, запасных частей и расходных материалов для обеспечения бесперебойной работы оборудованияОтправить запрос
Сервисное обслуживание

Проведение регламентных работ.
Подробнее...

Согласно регламенту завода-изготовителя, сотрудники сервисной службой выполняют сервисное обслуживание в зависимости от нужд пользователя

Отправить запрос
Консультационные услуги

Оказание дополнительных консультационных услуг, в том числе online консультации

Нашей сервисной службой оказываются дополнительные консультационные услуги по работе с оборудованием и программным обеспечением, в том числе online консультацииОтправить запрос
Аттестация МВИ

Вы можете воспользоваться аттестованными методиками. Полный список МВИ. Подробнее...

Для Нефтегазовой отрасли.

  • Автомобильные топлива. Методика измерений массовой доли серы ( S ), железа ( Fe ), марганца ( Mn ), свинца ( Pb ) в автомобильных топливах рентгенофлуоресцентным методом с применением рентгеновского волнового многоканального спектрометра типа Thermo ARL OPTIM’X, ARL ADVANT'X, ARL PERFORM’X
  • Отработанные масла. Определение массовых долей серебра, алюминия, бария, кальция, хрома, меди, железа, марганца, калия, магния, молибдена, натрия, никеля, свинца, кремния, фосфора, хлора, олова, титана, ванадия, цинка, серы рентгенофлуоресцентным методом с применением рентгеновского волнового спектрометра типа Thermo ARL PERFORM’X
  • Нефть и топочные мазуты. Определение массовых долей алюминия, кремния, фосфора, серы, хлора, кальция, ванадия, железа, никеля, цинка рентгенофлуоресцентным методом с применением рентгеновского волнового многоканального спектрометра типа Thermo ARL OPTIM’XARL PERFORM’X
  • Масла. Определение массовых долей кальция, бария, серы, фосфора, цинка, хлора, магния ренгенофлуоресцентным методом с применением рентгеновского волнового многоканального спектрометра типа Thermo ARL OPTIM’X , ARL PERFORM’X

Для Стекольной промышленности

  • Аттестованная методика определения химического состава бесцветного стекла методом рентгеновской флуоресценции.
  • Аттестованная методика определения химического состава бесцветного и цветного стекла методом рентгеновской флуоресценции.
  • Методика количественного химического анализа. Определение массовых долей химических элементов в доломитах.
  • Методика количественного химического анализа. Определение массовых долей химических элементов в известняках.
  • Методика количественного химического анализа. Определение массовых долей химических элементов в кварцевых песках.

Отправить запрос
Разработка МВИ

Мы предлагаем помощь в разработке МВИ по индивидуальному запросу и аттестации
Подробнее

Разработка МВИ включает в себя:

  • Составление ТЗ
  • Рекомендация (поиск) соответствующей по профилю аттестующей организации
  • Подбор стандартных образцов и образцов для контроля качества
  • Создание и отработка методики анализа, набор статистических данных для метрологической аттестации
  • Написание текста методики
  • Контроль процесса аттестации


Отправить запрос
Гарантийное обслуживание

Работы в период гарантийного срока оборудования для поддержания оборудования в рабочем состоянии.
Подробнее...

В период гарантийного срока оборудования наши сервисные инженеры проводят все необходимые работы для поддержания оборудования в рабочем состоянии, также оказывают консультационные услуги пользователям оборудования



Отправить запрос
Шеф-монтажные работы

Сопровождение пусконаладочных работ представителями завода-изготовителя.
Подробнее..

В случае заинтересованности, специалисты ГК "Термо Техно" помогают организовать сопровождение пусконаладочных работ представителями завода-изготовителя.

Отправить запрос
Пусконаладочные работы

Установка и наладка оборудования. Подробнее...

Установка и наладка оборудования производится нашими сертифицированными инженерами, прошедшими обучение на заводе-изготовителе и имеющими многолетний опыт работы с оборудованием, и включает в себя краткий инструктаж пользователя



Отправить запрос
Поставка стандартных образцов

Поставка государственных стандартныз образцов (ГСО). Аттестация зарубежных стандартных образцов как ГСО. Подробнее...

Компания Термо Техно поставляет как государственные стандартные образцы (ГСО), так и импортные стандартные образцы различных видов материалов.

Возможна аттестация зарубежных стандартных образцов как ГСО с внесением их в ГОСРЕЕСТР ГСО.

Отправить запрос
Запчасти и расходные материалы

Все виды поставок узлов, запчастей и расходных материалов для всего спектра оборудования

  • Поставка узлов, запчастей и расходных материалов для оптико-эмиссионных, рентгеновских спектрометров и дифрактометров Thermo Scientific ARL.
  • Поставка запчастей и расходных материалов для оборудования пробоподготовки HERZOG, FRITSCH, RETSCH, SPEX, ROCKLABS и др..
  • Поставка Программного обеспечения для спектрометров и дифрактометров Thermo Scientific ARL

Отправить запрос
Поставка ПО

  • Siroquant для бесстандартного количественного рентгенофазового анализа
  • Crystallographica Search-Match для автоматизированного качественного рентгенофазового анализа
  • LaboTex для текстурного анализа

Подробнее...

1. ПО Siroquant для бесстандартного количественного рентгенофазового анализа.

  • Встроенная база дифракционных данных.
  • Возможность пополнения базы с помощью ПО SiPhase.
  • Эффективный и простой в освоении графический интерфейс.
  • Возможность вычитания фона с последующим уточнением.
  • Перенормировка интенсивности для малых углов.
  • Учет текстуры (MD).
  • Коррекция микроабсорбции по модели Brindley.
  • Расчет содержания аморфной фазы по методу внутреннего стандарта.

2. ПО Crystallographica Search-Match для автоматизированного качественного рентгенофазового анализа.

  • Автоматическое вычитание фона.
  • Автоматизированное определение положения и интенсивности рефлексов.
  • Автоматизированный поиск по БД ICDD PDF-2.
  • Возможность введения дополнительных ограничений поиска.
  • Возможность поиска с использованием как массива рефлексов, так и исходных данных.
  • Импорт файлов дифракционных данных большинства распространенных форматов.
  • Автоматическое создание отчетов (*.rtf, *.docx) с возможностью редактирования шаблона.
  • Количественный анализ методом корундовых чисел.

3. ПО LaboTex для текстурного анализа.

  • Импорт файлов PF большинства распространенных форматов.
  • Возможность нормировки PF с использованием модельной функции.
  • Расчет ODF методами WIMV и сферических гармоник.
  • Визуализация ODF.
  • Расчет и визуализация IPF.

Отправить запрос
Оформление сертификатов

Подготовка сопроводительной документации.
Подробнее...

  • Подготовка сертификатов соответствия (ГОСТ Р) и деклараций соответствия (таможенного союза) на все виды поставляемого нами оборудования
  • Подготовка экспертных (гигиенических) заключений на все виды поставляемого нами оборудования
  • Подготовка свидетельств об утверждении типа средства измерений на все виды измерительного оборудования, поставляемого нами

Отправить запрос
Поверка Средств измерения

Аттестация зарубежных стандартных образцов как ГСО, внесенных в российский ГОСРЕЕСТР стандартных образцов, подготовка свидетельств о поверке на все виды измерительного оборудования, поставляемого нами
Подробнее...

  • Аттестация зарубежных стандартных образцов как ГСО, внесенных в российский ГОСРЕЕСТР стандартных образцов
  • Подготовка свидетельств о поверке на все виды измерительного оборудования, поставляемого нами

Отправить запрос
Помощь в аккредитации лабораторий

Помощь в аккредитации лабораторий, использующих поставленное нами оборудование, подготовка разрешения на применение измерительных приборов содержащих источники ионизирующего излучения
Подробнее...

  • Помощь в аккредитации лабораторий, использующих поставленное нами оборудование.
  • Подготовка разрешения на применение измерительных приборов содержащих источники ионизирующего излучения

Отправить запрос
Добыча и переработка руд урана и РЗЭ

Автоматизация элементного и фазового анализа отвалов и руд в лаборатории и в потоке.
Подробнее...

Для автоматизации анализа редкоземельных и урансодержащих руд, концентратов и "хвостов" обогащения мы предлагаем следующие решения:

  • Автоматический пробоотбор, проборазделка и прободоставка
  • Автоматическая пробоподготовка в лаборатории
  • Элементный анализ c помощью методов XRF (ARL 9900 и ARL PERFORM’X) и ICP
  • Фазовый анализ проб c помощью методов Рентгеновской дифракции (ARL EQUINOX)
Отправить запрос
Уран и РЗЭ

Элементный анализ рудных концентратов и различных техногенных отвалов, анализ в потоке исходных золото-отвалов и фосфогипсов на наличие основных компонентов для дальнейшего обогащения, фазовый анализ твердых материалов (руд, рудных концентратов, зол, шламов и т.п.) для флотационного обогащения
Подробнее...

Для решения аналитических задач в области добычи и обогащения руд, содержащих редкоземельные элементы мы предлагаем автоматизировать следующие аналитические процессы:

Отправить запрос
ARL 9900

Серия рентгеновских спектрометров ARL 9900 IntelliPower – самая универсальная среди приборов для контроля продукции на производстве. Универсальность анализа обеспечивает запатентованная технология комбинированного рентгенофлуоресцентного (XRF) и рентгенодифракционного (XRD) анализа в одном приборе. Методом XRF определяется элементный состав проб, а метод XRD позволяет получить информацию о минералогии материала.
Подробнее...

Подробно o     9900 WSОтправить запрос
ARL QUANT’X

Рентгеновский энергодисперсионный спектрометр ARL QUANT’X – это анализатор химического состава новейшего поколения, предназначенный для решения широкого круга аналитических задач в науке и на производстве.
Подробнее...

  • Настольный энергодисперсионный спектрометр
  • Анализатор химического состава элементов, предназначенный для решения широкого круга аналитических задач
  • Экспрессный анализ в диапазоне от F до U
  • Анализируемые пробы различной формы и размеров
  • Регулируемый размер рентгеновского пучка
  • Программа бесстандартного анализа UniQuant


Отправить запрос
Rheolaser Master

Оптический бесконтактный прибор для одновременных микрореологических измерений до 6 образцов. Востребован в пищевой, косметической и фармацевтической промышленности для подбора оптимальных реологических параметров конечных продуктов. Для научных применений интересен, прежде всего, возможностью легких автоматизированных измерений точки перехода золь-гель в зависимости от температуры, времени и концентрации. <br>
Подробнее...

Отправить запрос
CT-NANO

Полнофункциональный сканирующий электронный микроскоп, способный выполнять компьютерные нанотомографические измерения. Подробнее...

Отправить запрос
CT-ALPHA nanotube

Уникальное решение для исследований в высоком разрешении методом компьютерной нанотомографии
Подробнее...

Отправить запрос
FLUIDICAM RHEO

Автоматизированное измерение кривых течения (зависимость вязкости от скорости сдвига) с высокой точностью.

Отправить запрос
Rheolaser Coating

Прибор для бесконтактного мониторинга процесса высыхания/затвердевания пленок на интересующей поверхности. Использование микрореологических принципов позволяет отслеживать во времени структурные изменения в пленке: образование плотно упакованных слоев частиц пигмента, деформация частиц пигмента, полимеризация связующих и и т.п.
Подробнее...

Отправить запрос
HP-BTM2: Дробление, деление, измельчение.

Модульный комплекс: дробление-деление-измельчение.
Подробнее...

Отправить запрос
HP-BTM: Дробление, деление, измельчение, взвешивание

Модульный комплекс: дробление, деление, измельчение взвешивание.
Подробнее...

Отправить запрос
HP-WCSA: Дробление, деление, взвешивание

Дробление массивных проб в поточном режиме
Подробнее...

Отправить запрос
Вырубной пресс ZS

Вырубные прессы серии ZS предназначены для решения задач по пробоподготовке образцов для испытаний на разрыв и их последующей шлифовки

Отправить запрос
Шлифовальный станок PSM 2000

Предназначен для шлифовки кромок образцов для испытаний на разрыв (ГОСТ 1497, ГОСТ 11701, ISO6892, ASTM, JIS, BS, AFNOR и других аналогичных стандартов)

Отправить запрос
Проект ПАО «НЛМК»

Отрасль: Металлургическое производство
Решение: Автоматизированные линии травления темплетов для оценки макроструктуры литой стали


Результаты внедрения

  • Полностью автоматизированная линия: устранение ручного труда в среде воздействия вредных кислотных испарений.
  • Обеспечение экологической безопасности.
  • Улучшение качества травления, увеличение производительности и сокращение времени травления.
  • 7 подобных проектов в СНГ.

Отправить запрос
АО «ОЭМК»

Задачи: экспресс-анализ проб низколегированной стали в процессе выплавки с агрегатов комплексной обработки стали.

Состав контейнерной лаборатории:

  • Спектрометр ARL iSpark 8860.
  • Роботизированная система SMS-2300.
  • Маркировщик проб, система контроля поверхности пробы.
  • Фрезерный станок пробоподготовки HERZOG HS-F-1000.
  • Кондиционер.
  • Компрессор.

Результат внедрения

Время анализа одной пробы сокращено с 12 мин до 2 мин (уменьшение простоя агрегатов, увеличение экспрессности), в среднем 120 проб/сутки.

Отправить запрос
HP-C/ HP-CS/ HP-CA: Автоматические щековые дробилки

Дробление в автоматическом режиме силикатов, клинкера, керамических материалов, руд, органических субстанций, шлака и агломерата.
Подробнее...

Отправить запрос
HSC 550: Щековая дробилка с ручным управлением

Решение для предварительного грубого помола.
Подробнее...

Отправить запрос
HSC50 / MT: Ручная щековая дробилка с металлодетектором

Дробление различных материалов в ручном режиме с функцией металлодетекции.
Подробнее...

Отправить запрос
HBF 4000. Автоматический шлифовально-фрезерный станок

Шлифование и фрезерование в одном станке — Решение для особых требований при подготовке образцов стали

Отправить запрос
Машины испытательные ETТ (500НМ ~ 3000НМ)

Машины испытательные модели ETТ с максимальными крутящими моментами 200 Нм, 500 Нм, 1000 Нм, 2000 Нм и 3000 Нм позволяют проводить стандартные и рутинные испытания на кручение металлических, неметаллических и композиционных материалов.

Отправить запрос
Машины испытательные ETТ-A (200НМ ~ 3000НМ)

Машины испытательные модели ETТ с максимальными крутящими моментами 200 Нм, 500 Нм, 1000 Нм, 2000 Нм и 3000 Нм позволяют проводить стандартные и рутинные испытания на кручение металлических, неметаллических и композиционных материалов.

Отправить запрос
Машины испытательные ETM-D (600Н - 50КН)

Машины испытательные модели ETM-D с максимальными нагрузками от 600 Н до 50 кН позволяют проводить стандартные и рутинные испытания

Отправить запрос
Машины испытательные ETM-B (10Н - 10КН)

Машины испытательные модели ETM-B с максимальными нагрузками от 10 Н до 10 кН позволяют проводить стандартные и рутинные испытания

Отправить запрос
Система температурных испытаний СТИ 300-1100

Оснащение машин системой температурных испытаний СТИ 300-1100 с разъемным подставным трехзонным муфелем.

Отправить запрос
Машина испытательная ETM204-CZ (40Н - 20КН)

Машина испытательная модели ETM204-CZ с диапазоном нагружения от 40 Н до 20 кН позволяет проводить стандартные и рутинные испытания на изгиб, особенно для определения прочности на изгиб керамических плиток. Расширенное пространство рабочей зоны машины и адаптируемое приспособление на изгиб позволяют проводить испытание всего размерного ряда керамических плиток

Отправить запрос
Машины испытательные ETM-ВZ (10КН - 50КН)

Машины испытательные модели ETM-ВZ с максимальными нагрузками 10 кН и 50 кН позволяют проводить стандартные и рутинные испытания на сжатие тары, коробок из картона, пенопласта, полистиролов, полиэтилена, пластиков. Расширенное пространство рабочей зоны машин и большое приспособление на сжатие позволяют проводить испытание как одной единицы готовой продукции, так и нескольких штук одновременно.

Отправить запрос
Машины испытательные HUT-D (300КН - 2000КН)

Машины испытательные модели HUT-D с диапазоном нагружения от 300 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Двухколонное однозонное исполнение для машин с максимальной нагрузкой 300 кН и 600 кН и четырехколонное однозонное исполнение для машин с максимальной нагрузкой от 1000 кН позволяет достичь минимальных размеров силовой рамы без потери ее жесткости и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.

Отправить запрос
Машины испытательные HUT-D-TS (300КН - 2000КН)

Машины испытательные модели HUT-D-TS с диапазоном нагружения от 300 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырехколонное однозонное исполнение для машин позволяет достичь высокой жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.

Отправить запрос
Машины испытательные HUT-DJ (600КН - 2000КН)

Машины испытательные модели HUT-DJ с диапазоном нагружения от 600 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырехколонное однозонное исполнение для машин позволяет достичь высокой жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.

Отправить запрос
Машины испытательные HUT-DP (600КН - 2000КН)

Машины испытательные модели HUT-DP с диапазоном нагружения от 600 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырехколонное однозонное исполнение для машин позволяет достичь высокой жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.

Отправить запрос
Машины испытательные HUT-1000С (1000 КН)

Машина испытательная модели HUT-1000С с максимальной нагрузкой 1000 кН позволяет проводить стандартные и рутинные испытания, обеспечивает высокое качество проведения испытания и безопасность оператора. Шестиколонное двухзонное исполнение машин позволяет достичь высоких показателей по жесткости силовой рамы и проводить испытания как на растяжение (в верхней рабочей зоне), так и на сжатие (в нижней рабочей зоне) при минимизации габаритов и массы машины.

Машины испытательные модели HUT-DJ с диапазоном нагружения от 600 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырехколонное однозонное исполнение для машин позволяет достичь высокой жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.Отправить запрос
Машины испытательные HCT-А (600КН - 3000КН)

Машины испытательные модели HCT-А с максимальными нагрузками 600 кН, 1000 кН, 2000 кН и 3000 кН позволяют проводить стандартные и рутинные испытания на сжатие, особенно для определения прочности образцов строительных материалов, в том числе цемента, бетона, камня. При оснащенный дополнительными приспособлениями и измерительными приборами, она может использоваться для испытания на растяжение бетона и испытания на изгиб.

Отправить запрос
Машины испытательные HUT-A (200КН - 2000КН)

Машины испытательные модели HUT-A с максимальными нагрузками от 200 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырех и шестиколонное двухзонное исполнение машин позволяет достичь высоких показателей по жесткости силовой рамы и проводить испытания как на растяжение (в верхней рабочей зоне), так и на сжатие (в нижней рабочей зоне) при минимизации габаритов и массы машины.

Машины испытательные модели HUT-DJ с диапазоном нагружения от 600 кН до 2000 кН позволяют проводить стандартные и рутинные испытания, обеспечивают высокое качество проведения испытания и безопасность оператора. Четырехколонное однозонное исполнение для машин позволяет достичь высокой жесткости силовой рамы и проводить испытания как на растяжение, так и на сжатие в одном рабочем пространстве.Отправить запрос
Машины испытательные HCT-B (1000КН - 3000КН)

Машины испытательные модели HCT-B с максимальными нагрузками 1000 кН, 2000 кН и 3000 кН позволяют проводить стандартные и рутинные испытания на сжатие, особенно для определения прочности образцов строительных материалов, в том числе цемента, бетона, камня. При оснащенный дополнительными приспособлениями и измерительными приборами, она может использоваться для испытания на растяжение бетона и испытания на изгиб.

Отправить запрос
Машины испытательные HCT-С (1000КН - 5000КН)

Машины испытательные модели HCT-С с максимальными нагрузками 1000 кН, 2000 кН, 3000 кН и 5000 кН позволяют проводить стандартные и рутинные испытания на сжатие, особенно для определения прочности образцов строительных материалов, в том числе цемента, бетона, камня. При оснащенный дополнительными приспособлениями и измерительными приборами, она может использоваться для испытания на растяжение бетона и испытания на изгиб.

Отправить запрос
Машины испытательные HCT-D (2000 КН)

Машина испытательная модели HCT-D с максимальной нагрузкой 2000 кН позволяет проводить стандартные и рутинные испытания, обеспечивает высокое качество проведения испытания и безопасность оператора. Четырехколонное исполнение машины позволяет достичь высоких показателей по жесткости силовой рамы и проводить испытания на сжатие и изгиб (функционально).

Отправить запрос
Машины испытательные HCT-Е (1000КН ~ 2000 КН)

Машины испытательные модели HCT-Е с максимальными нагрузками 1000 кН, 2000 кН и 3000 кН позволяют проводить стандартные и рутинные испытания на сжатие, особенно для определения прочности образцов строительных материалов, в том числе цемента, бетона, камня. При оснащенный дополнительными приспособлениями и измерительными приборами, она может использоваться для испытания на растяжение бетона и испытания на изгиб.

Отправить запрос
ЗАО «Богучанский Алюминиевый Завод»

Задачи: экспресс-анализ проб алюминия с электролизеров и миксеров.

Состав контейнерной лаборатории:

  • Спектрометр ARL 4460.
  • Роботизированная система SMS-2500.
  • Маркировщик проб.
  • Фрезерный станок пробоподготовки HERZOG HN-FF.
  • Кондиционер.
  • Компрессор.

Результат внедрения

Время анализа одной пробы около 2 минут. Особенностью системы является наличие магазина хранения проб на 100 позиций, что позволяет использовать контейнерную лабораторию в полностью в автоматическом режиме. В среднем 360 проб/сутки.

Отправить запрос
Машина испытательная ETM105F-1 (0,4КН - 100КН)

Машина испытательная модели ETM105F-1 с диапазоном нагружения от 0,4 кН до 100 кН позволяет проводить стандартные и рутинные испытания на изгиб, особенно для определения прочности на изгиб строительных материалов.

Отправить запрос
Машина испытательная ETM-F (10КН - 300КН)

Машины испытательные модели ETM-F с максимальными нагрузками 10 кН, 100 кН и 300 кН позволяют проводить стандартные и рутинные испытания на сжатие и/или изгиб, особенно для определения прочности образцов строительных материалов.

Отправить запрос
RECTILAM 2.0

Автоматический напольный шлифовальный станок с камнем RECTILAM 2.0
Подробнее...

Автоматический шлифовально-полировальный станокОтправить запрос
Производство цемента

Автоматизация процессов  отбора,  доставки, подготовки и анализа проб для  непрерывного контроля химического состава материалов (сырья, промежуточных продуктов, готового продукта) для цементных заводов.<br>
Подробнее...

Автоматизированные лабораторные системы

Автоматизация лабораторного анализа упрощает и ускоряет управление качеством на цементном производстве. Значительно сокращаются операционные расходы за счет уменьшения брака и числа параллельных измерений, снижается себестоимость анализов, обеспечивается максимальная защита персонала от воздействия вредных факторов.

При этом сам по себе химический и фазовый анализ, выполняемый в современных лабораториях на рентгеновских спектрометрах и дифрактометрах, является завершающей стадией процесса. Обусловленная ею доля погрешности конечного результата не превышает нескольких процентов. Основная часть ошибки обычно связана с пробоотбором и пробоподготовкой. Иными словами, спектральный анализ может быть сколь угодно точным, но если отобранная и подготовленная проба не представительна, то результат окажется неверным.

Автоматизированная лабораторная система обеспечивает представительный отбор проб на любых стадиях цементного производства, их равномерную передачу по пневмопочте, подготовку и анализ. Постоянство параметров данных операций снижает влияние случайных ошибок. В итоге гарантируется, что отклонения конечного результата от номинальных значений обусловлены колебаниями параметров технологического процесса или изменением его условий (например, переходом на новое сырье), а не ошибками персонала или несоблюдением нормативных требований к контролю.

Обычно для заказчиков аналитического оборудования очень важно время получения результата анализа. Оно существенно зависит от конфигурации автоматической лабораторной системы, производственной схемы предприятия и длины пневмопочтового тракта. Скорости работы автоматизированной системы и обычного оператора близки, однако, в отличие от человека, автоматика работает с постоянной скоростью на протяжении всего времени эксплуатации. При этом все параметры всех операций тоже сохраняются постоянными, что чрезвычайно важно для получения достоверных и точных результатов.

При работе вручную достичь этого гораздо труднее, чем с использованием автоматики, поэтому, когда появляется неожиданный результат, его обычно пытаются перепроверить — провести анализ еще один или даже несколько раз. Повторные анализы могут дать иные результаты, чем предыдущие, поскольку за время их проведения параметры производственного процесса продолжали изменяться. Это вызывает новые сомнения. Если же работает автоматизированная система, то таких сомнений нет, как и потерь времени, необходимых на их разрешение.

Дополнительное преимущество автоматизированных решений — прослеживаемость результатов на всех этапах контроля, которая обеспечивает адекватность информации о контролируемом производственном процессе.

Рассмотрим в качестве примера комплектацию автоматизированной лаборатории контроля качества для цементного производства, оснащенной оборудованием нашего партнера — компании Herzog Maschinenfabrik (Германия), которая занимает лидирующие позиции в мире в области оборудования для подготовки проб к спектральному химическому и фазовому анализу.

Составные части


Пробоотбор. Компанией Herzog предлагаются все виды пробоотборников (шнековые, ковшовые, поршневые, для аэрожелоба, для горячей сырьевой муки или клинкера), включающие в себя миксеры для гомогенизации отобранного материала и станции автоматической отсылки сокращенной пробы.

Пневмопочта обеспечивает оперативную и равномерную доставку проб в лабораторию. В полностью автоматизированном варианте она оснащается станциями распаковки проб. Подготовка проб, как правило, включает в себя истирание материала до аналитической крупности с последующим прессованием в стальные кольца.

Аналитические приборы. После подготовки проба передается в автоматизированный рентгеновский спектрометр и/или дифрактометр ARL производства международной фирмы Thermo Fisher Scientific.

Линейка спектрального оборудования ARL включает в себя приборы ARL OPTIM’X (единственный компактный волновой спектрометр, обеспечивающий экспресс-анализ элементов от F до U) и ARL 9900 (спектрометр с верхним расположением рентгеновской трубки и опцией фазового анализа рентгенодифрактометрическим методом).

Размещение компонентов системы. Разместить оборудование в лаборатории можно по кругу или в линию: в первом случае пробы перемещаются с помощью робота, во втором — по транспортерам. Роботизированный вариант обеспечивает бóльшую гибкость и взаимозаменяемость отдельных единиц оборудования, линейная конфигурация является более доступной. Начальный вариант автоматизации рентгеновского анализа включает в себя совмещенный автоматический станок «мельница—пресс» HP- MP, соединенный со спектрометром ARL OPTIM’X. Общее время получения результатов, начиная со стадии пробоотбора, зависит от конфигурации оборудования, прежде всего от длины пневмопочтового тракта. При этом суммарное время операций, проводящихся внутри лаборатории (подготовки проб и рентгеновского анализа), не превышает 10 мин.

Пошаговое оснащение лаборатории

Известно, что автоматизация процессов контроля качества требует значительных денежных и временных вложений. Преимуществом компании Herzog является модульность предлагаемых решений, подразумевающая возможность их постепенного внедрения. Например, сначала можно внедрить системы отбора проб и их транспортировки в лабораторию, затем добавить станки подготовки проб, и на завершающей стадии связать поставленное оборудование в единую систему с рентгеновскими приборами фазового и химического анализа. Другой вариант — использовать спектральное оборудование в ручном режиме, постепенно автоматизируя этапы, предшествующие аналитическому контролю.

Программное обеспечение ЛИМС «АИСТ»

Для управления автоматизированной лабораторией российская группа компаний "Термо Техно" с головным офисом в Москве предлагает программное обеспечение ЛИМС «АИСТ» — собственную разработку в области лабораторных информационно-управляющих систем (Laboratory Information Management System, LIMS). ЛИМС «АИСТ» автоматизирует сбор, обработку, накопление, хранение и отображение результатов проведения лабораторных испытаний и анализов с последующей интеграцией данных в единое информационное пространство предприятия. При помощи программного продукта «АИСТ» выстраивается последовательность действий при проведении испытаний согласно технологической карте и применяемым методикам испытаний, а также формируются списки сотрудников и оборудования, назначенных для проведения различных этапов испытаний. В ходе их проведения система получает информацию с различного оборудования о результатах работы, проводит необходимые расчеты (в том числе для проверки качества проведенных испытаний) и формирует отчеты по результатам испытаний и различным этапам их проведения.

Внедрение ЛИМС «АИСТ» позволяет получить следующие преимущества:

  • снизить производственные затраты благодаря повышению надежности и достоверности результатов контроля качества, приводящему к большей стабильности состава материалов и параметров технологического процесса;
  • в режиме реального времени отслеживать тенденции изменения данных и предоставлять интегрированные данные в информационные службы предприятия;
  • повысить эффективность лаборатории за счет рационального использования ресурсов (персонала, приборов, оборудования, реагентов и стандартных образцов);
  • упростить для лаборатории прохождение аттестации и аккредитации.

ЛИМС  «АИСТ» отличается от аналогичных LIMS-продуктов тем, что при его разработке специалисты ГК «Термо Техно» опирались на многолетний опыт деятельности в цементной индустрии, знание специфики используемых в отрасли методов и методик анализа и богатую практику работы с различным лабораторным оборудованием. Основываясь на этих знаниях, мы можем строить LIMS, не удаляя лишнее из адаптируемой универсальной базовой конфигурации, а сразу исходя из требований пользователя.

Команда сервисных инженеров

Особым преимуществом внедрения автоматизированной лаборатории является то, что у группы компаний «Термо Техно» есть сервисная группа со штатом из более чем 20 сертифицированных специалистов, гарантирующих своевременную поддержку заказчиков в режиме 24/7. Все инженеры сервисной группы проходят обучение у производителей оборудования. Таким образом, исключается необходимость привлечения специалистов завода-изготовителя, что существенно повышает оперативность проведения работ.

К настоящему моменту ГК «Термо Техно» поставила оборудование более чем на 50 заводов, компания оказывает своим заказчикам своевременную сервисную и методическую поддержку и регулярно проводит обучение специалистов лабораторий.

Отправить запрос
CT-METRO

Экономичная по времени реконструкция в оперативном режиме – вот средство достижения цели в сфере рентгеновской микро-томографии.

Отправить запрос
Расходные материалы

Все необходимые расходные материалы и инструменты для непрерывной и корректной работы пробирных лабораторий
Подробнее....

Тигли

Тигли используются во время пробирного анализа для смешивания образца и различных химических веществ для дальнейшего нагревании в печи до температуры 1100°C.

Стандартные размеры тиглей: 20 грамм, 30 грамм, 40 грамм, 50 грамм и 65 грамм. Не стандартные размеры могут быть поставлены по запросу.



Купели


Поставляются высококачественные купели для пробирного анализа.

Доступные стандартные размеры:

  • 7АС

  • 7AL

  • 8

Другие размеры по запросу.



Буклет скачать
Отправить запрос
Металлургическое производство

Внедрение полностью автономных и автоматизированных систем пробоподготовки и анализа стали, чугуна и шлака
Подробнее...

Контейнерные лаборатории

В условиях интенсификации процессов выплавки и внепечной обработки стали, возрастает роль автоматизированных систем аналитического контроля состава металла и шлака. Такие автономные лаборатории можно устанавливать непосредственно на производственных участках. При отсутствии закрытого помещения на производстве автоматизированную систему устанавливают в транспортируемом и защищенном контейнере с внутренним климат-контролем.

Использование автономных аналитических комплексов дает следующие преимущества:

  • улучшение надежности анализа за счет устранения ошибок, связанных с человеческим фактором, и улучшения воспроизводимости и точности получаемых результатов
  • устранение влияния на результаты субъективных факторов, например, навыков оператора
  • увеличение производительности
  • сокращение времени получения результатов (при одновременном увеличении общего количества анализируемых проб) и снижения стоимости анализа каждой пробы
  • увеличение пропускной способности оборудования
  • снижение стоимости анализа за счет устранения ручного труда

Сотрудничество с проектными организациями позволяет компании гармонично интегрировать автоматизированные комплексы аналитического контроля в общую схему технологии сталеплавильного производства. С 2004 г. ГК Термо Техно установила 17 контейнерных лабораторий в России и Украине.

На АМКР реализована уникальная технология совмещения сверхскоростного фрезерного станка MiniMill с традиционной технологией автоматического анализа с использованием робота-манипулятора проб SMS-2500 и оптико-эмиссионного спектрометра ARL 4460, позволяющая проводить анализ за менее чем 2 мин (от подготовки пробы стали до выдачи результатов в информационную сеть предприятия). В автоматизированный комплекс экспресс-лаборатории АМКР (цех внепечной обработки и непрерывной разливки стали) также интегрирована система экспресс-анализа шлаков, состоящая из автоматической системы подготовки проб (вибромельница НР-МА, пресс НР-РА), манипулятора проб ARL SMS-XY и рентгеновского спектрометра ARL 9900.

Подробнее…

Макротемплетные лаборатории

Принимая во внимание ужесточающиеся требования по технике безопасности, экологической безопасности и экономии энергии, вопрос о новом подходе к травлению темплетов становится все более насущным. В настоящее время, на большинстве предприятий применяется горячее травление в 50% растворе соляной кислоты при температуре 60—80°С. Очистка и нейтрализация вредных кислотных испарений являются необходимыми условиями безопасности труда персонала.

Существует два способа травления — холодный и горячий. ГК Термо Техно предлагает решения для обоих способов.

Подробнее…


Отправить запрос
Проектирование индивидуальных печей

Проектирование печей с заданными параметрами

Возможность проектирования печей с заданными параметрами, в том числе:

  • Сдвоенные камеры
  • Двери: ручные и автоматические
  • Термопары: R и K (при более высоких температурах нагрева)
  • Регистрация данных RS485

Отправить запрос
